Instalarea ușilor antifoc NINZ

Rezumat al etapelor de montaj, folosire și întreținere pentru ușile NINZ, după manualele producătorului în limba română. Manualul rămâne documentul de referință: montajul se face de personal calificat și instruit, cu respectarea strictă a instrucțiunilor.

Înainte de montaj

• Peretele: din blocuri de ciment, cărămizi sau beton omogen, cu densitate de 1200 ± 400 kg/m³ și grosime de cel puțin 150 mm. Păstrarea peretelui integral, în special la punctele de ancorare, este responsabilitatea clientului.
• La primire: verifică dimensiunile de pe etichetă, sensul de deschidere și starea materialelor. Defectele sau materialele lipsă se notează pe factura de livrare și se comunică în termen de opt zile de la primire.
• Depozitare: într-un loc adecvat, ferit de intemperii și de razele soarelui. Materialele se mută cu mijloace adecvate și se manevrează cu atenție.

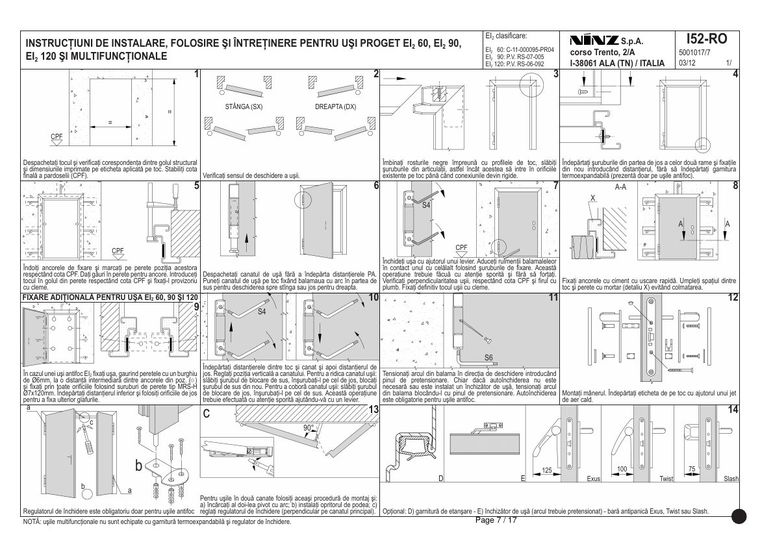

Etapele montajului – uși PROGET (manual I52-RO)

1. Despachetează tocul și verifică dacă golul structural corespunde cu dimensiunile imprimate pe eticheta de pe toc. Stabilește cota finală a pardoselii (CPF).
2. Verifică sensul de deschidere al ușii (stânga SX sau dreapta DX).
3. Îmbină rosturile negre împreună cu profilele de toc. Slăbește șuruburile din articulații, astfel încât să intre în orificiile de pe toc, până când conexiunile devin rigide.
4. Îndepărtează șuruburile din partea de jos a celor două rame și fixează-le din nou, introducând distanțierul, fără să îndepărtezi garnitura termoexpandabilă (prezentă doar pe ușile antifoc).
5. Îndoaie ancorele de fixare și marchează pe perete poziția lor, respectând CPF. Dă găuri în perete pentru ancore. Introdu tocul în gol respectând CPF și fixează-l provizoriu cu cleme.
6. Despachetează canatul fără să îndepărtezi distanțierele PA. Pune canatul pe toc, fixând balamaua cu arc în partea de sus pentru deschiderea spre stânga sau jos pentru dreapta.
7. Închide ușa cu ajutorul unui levier. Adu rulmenții balamalelor în contact cu șuruburile de fixare, cu atenție sporită și fără să forțezi. Verifică perpendicularitatea ușii față de CPF, cu firul cu plumb, și fixează definitiv tocul cu cleme.
8. Fixează ancorele cu ciment cu uscare rapidă. Umple spațiul dintre toc și perete cu mortar, evitând colmatarea.
9. Pentru ușile EI2 60, 90 și 120, fixare adițională: găuri cu burghiu Ø6 mm, la o distanță intermediară între ancore, și fixare prin toate orificiile cu șuruburi de perete tip MRS-H Ø7×120 mm. Îndepărtează distanțierul inferior și folosește orificiile de jos pentru a fixa ulterior glafurile.
10. Îndepărtează distanțierele dintre toc și canat, apoi distanțierul de jos. Reglează poziția verticală a canatului cu șuruburile de blocare, cu atenție sporită și cu ajutorul unui levier.
11. Tensionează arcul din balama în direcția de deschidere, introducând pinul de pretensionare. Autoînchiderea este obligatorie pentru ușile antifoc.
12. Montează mânerul. Îndepărtează eticheta de pe toc cu ajutorul unui jet de aer cald.
13. Regulatorul de închidere este obligatoriu doar pentru ușile antifoc. Pentru ușile cu două canaturi, folosește aceeași procedură și: încarcă al doilea pivot cu arc, instalează opritorul de podea, reglează regulatorul de închidere (perpendicular pe canatul principal).
14. Opțional: garnitură de etanșare, închizător de ușă (arcul trebuie pretensionat) și bară antipanică Exus, Twist sau Slash.

Ușile multifuncționale nu sunt echipate cu garnitură termoexpandabilă și regulator de închidere.

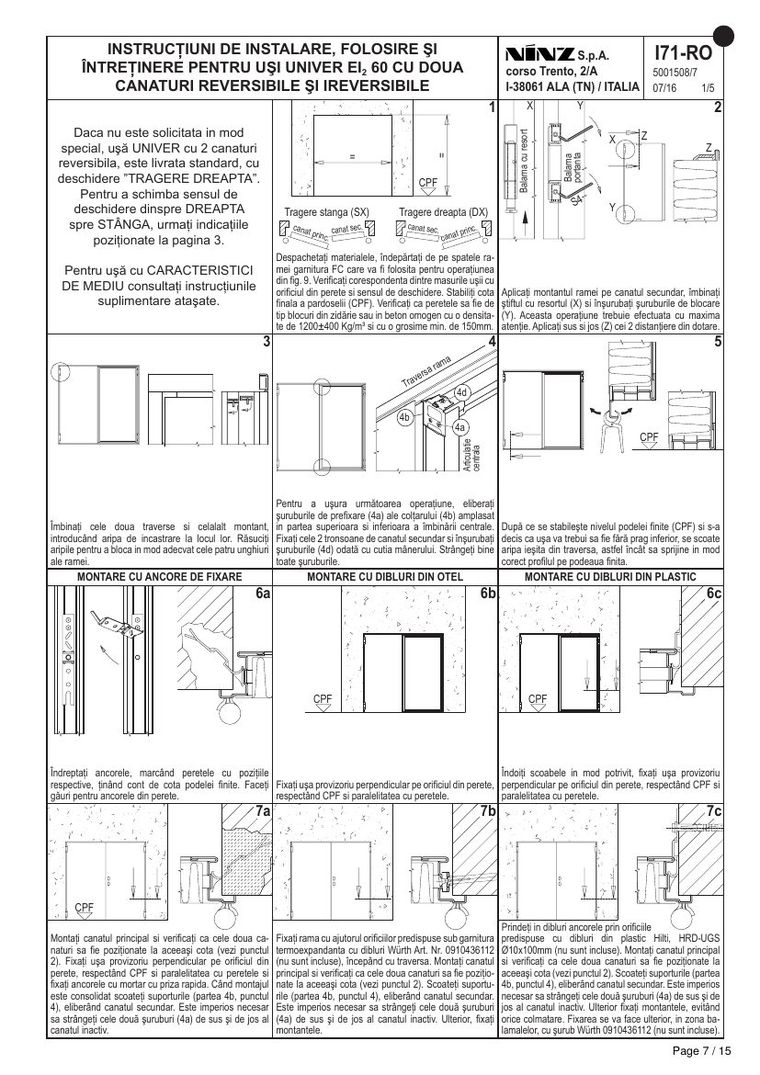

Uși UNIVER (manual I71-RO)

Manualul UNIVER se referă la ușile EI2 60 cu două canaturi, reversibile și ireversibile, și descrie montajul cu ancore de fixare, cu dibluri din oțel sau cu dibluri din plastic. Dacă nu se solicită altfel, ușa UNIVER cu două canaturi reversibilă se livrează cu deschidere „tragere dreapta"; schimbarea sensului de deschidere se face după indicațiile din manual. Descarcă manualul de mai sus pentru toți pașii și figurile.

Folosire și întreținere

Toate ușile se verifică periodic: ușa trebuie să se rotească liber, dispozitivul de autoînchidere să funcționeze, iar ușile să fie păstrate libere de obstrucții.

• La fiecare 5.000 de deschideri, cel mult la 6 luni: lubrifiază balamalele, balamaua cu arc, încuietoarea și zăvorul.
• Tensionează arcul și introdu pinul de pretensionare. Verifică dacă forța de închidere este suficientă ca ușa deschisă la 30 ± 2° să se închidă.
• La ușile cu două canaturi, verifică și tija canatului secundar, gaura opritorului, dispozitivul de autoblocare și regulatorul de închidere.
• Verifică accesoriile (mâner, bară antipanică, închizător de ușă). Pentru lubrifiere folosește lubrifiant cu vâscozitate scăzută.
• La funcționare neregulată sau accesorii defecte, cere intervenția unui instalator autorizat sau livrarea pieselor de schimb.

Finisare și curățare

Ușa de serie este finisată cu vopsea epoxy-poliester aplicată în pulbere și termoîntărită la circa 180 °C. Pentru curățare se recomandă o cârpă și apă cu săpun, fără să zgârii suprafețele. La revopsire: șmirgheluiește atent suprafețele și îndepărtează praful, aplică un strat de bază epoxidic bicomponent, apoi vopsește cu email sau altă vopsea aleasă.

Rezumat după manualele NINZ S.p.A. I52-RO și I71-RO. Pentru detalii, figuri și cazuri speciale (uși exterioare cu marcaj CE, uși cu caracteristici suplimentare) este valabil manualul producătorului.
