Sisteme de control - Accesorii

MANER ELECTRIC ELM/MT MULTI-VOLTAJ

Sistemul MAC 1 controleaza accesul din partea de tragere a usii. Odata incuiata cu cheia, deschiderea este posibila doar electric (buton, intrerupator, cititor de card etc) care activeaza manerul, in timp ce deschiderea este posibila din partea de impingere prin bare antipanica sau manere de urgenta. Activarea manerului este semnalizata prin iluminarea cu LED verde in timp ce LED-ul rosu indica starea inactiva a manerului. Ambele LED-uri sunt inactive in lipsa energiei electrice Activarea manerului este indicata prin iluminarea verde a LED-ului si semnal sonor, in timp ce LED-ul rosu indica dezactivarea.

Comandate impreuna cu usa, sistemul ELM/mt include: maner electric, contactele electrice dintre canat si subtoc, cablul de alimentare din usa conectat la contactele electrice, panou de comanda, suruburi de fixare si broasca.

Daca se comanda separat de usa, sistemul include: manerul electric, panou de comanda si suruburi de fixare.

MANER ELECTRIC CISA ELM/CISA MULTI-VOLTAJ

Sistem de deschidere controlat ce foloseste un dispozitiv electronic pentru activarea manerului. Echipat cu un temporizator separat (pentru insertia in panoul de sigurante) care poate fi configurat mai multi timpi de deschidere: de la minimum de 0.1 secunde pana la maximul de 10 zile. Echipat cu LED verde pentru semnalizarea activarii manerului.

Sistemul ELM/cisa include: manere electrice, 2 metri de cablu de alimentare, manson pentru conexiunea dintre canat si toc, drucker patrat de 8/9, suruburi de fixare, temporizator reglabil ambalat separat.

NOTA Manerul electric se livreaza neasamblat.

SISTEMUL DE DESCHIDERE PENTRU COMBINATIA DE MANERE ELECTRICE ELM/MT SAU ELM/CISA

Sistemul MAC ofera multiple avantaje cum ar fi:

• surse de alimentare alternative ca 12 V AC/DC sau 24 V AC/DC, ce elimina problemele legate de voltaj.
• absorbtia curentului de tensiune joasa:
  • la 12 V impulsul electric initial masoara 500 mA in primele 5-6 sec., inainte sa treaca la o constanta de 250 mA
  • la 24 V impulsul electric initial masoara 1 A pentru 300 milisecunde, inainte sa ajunga la 500 mA 4-5 sec. si sa se stabilizeze la 250 mA, constanta timp de 25 sec.
• temporizator incorporat, setat la 30 sec. cu resetare automata de fiecare data cand usa este deschisa, nemiafiind nevoie de temporizatoare externe.

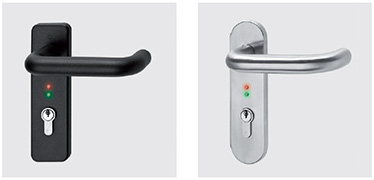

• LED rosu/verde pe sild pentru a preveni fortarea manerului, semnalizand daca sistemul de deschidere este activ sau nu.
• activare continua a manerului (deschis cand se doreste)
• LED conectat la telecomanda, pentru semnalizarea blocarii sau deblocarii.

Sistemul MAC vine pre-asamblat cu usa, incluzand sistemul de fire din cadrul canatului cat si contactele electrice dintre canat si toc.

Elemente preasamblate incluse : broasca antipanica cu solenoid si cip electronic incorporat cu temporizator (1), contacte electrice duble interpuse in canat si toc (2), si cablare in cadrul canatului (3) Elemente incluse in pachet: maner si sild cu LED-uri rosii/verzi si conectori aplicate.(4) Elemente neincluse: sursa de alimentare pentru contactele din subtoc (5), buton de deschidere si accesorii de comanda.(6)

SISTEMUL DE DESCHIDERE PENTRU COMBINATIA DE MANERE ELECTRICE ELM/MT SAU ELM/CISA

Bare antipanica Sensul de deschidere controlat este din partea de tragere a usii (partea manerului electric). Folosind cheia pentru incuiere blocheaza functionarea manerului electric, in timp ce deschiderea usii este posibil actionand bara antipanica de pe parte de impingere. Intrebuintare: pentru iesiri antipanica pe usi cu una sau doua canate cand controlul accesului este stabilit pe partea de tragere a usii.

Twist

Manere MCC/S Intrebuintare: pentru usile cu una sau doua canate unde accesul se face din partea de tragere (partea cu manerul electric). Incuierea cu cheie duce la blocarea deschiderii pe partea de impingere a usii, dar nu de pe partea aplicarii manerului.

SISTEM DE DESCHIDERE PENTRU COMBINATIE DE MANERE ELECTRICE ELM/MT

Manere de urgenta M3 Intrebuintare: pentru usile cu una sau doua canate, pentru iesiri de urgenta cand controlul accesului este stabilit pe partea de tragere a usii. Sensul de deschidere controlat este pe partea de tragere a usii (partea cu manerul electric). Incuierea cu cheie blocheaza functionarea manerului electric, in timp deschiderea se poate face cu manerul de urgenta M3.

ELECTROMAGNETI 13700 TD

Acest sistem se foloseste doar in situatiile speciale in care usile raman inchise si se deschid doar electric. Electromagnetul alimentat electric mentine usa inchisa cu forta de aproximativ 300 kg, nepermitand deschiderea cu manerul. Doar comenzile electrice (card de acces, cheie, buton etc) sau impulsul electric de la detectorul de foc poate dezactiva electromagnetul permitand deschiderea usii.

Mod de lucru Usa este mentinuta inchisa de electromagnet (01) si de boltul broastei. Deschiderea din afara se poate face cu cardul magnetic (04) folosind cititorul de card (02) al sistemului de control cu card sau orice alt sistem la alegere iar pentru deblocarea boltului se folosesc manerul sau cheia. Din interior, dezactivarea electromagnetului se face prin apasarea butonului de deblocare (03) (actionat la distanta) sau cu acelasi sistem folosit pe partea de tragere a usii, iar boltul trebuie retras folosind manerul sau cheia. Electromagnetul activat semnalizeaza starea cu un LED rosu, in timp ce semnalul LED verde indica dezactivarea temporara. Este furnizat si un releu AC/DC pentru semnalizarea starii electromagnetului.

COMPONENTE INCLUSE IN SISTEMUL DE DESCHIDERE CONTROLATA CU ELECTROMAGNET

Pentru usile Proget Electromagnet 13700 TD cu forta de mentinere 300 kg, 12/24 V DC, placa de insurubare rapida, ancora cu placa de insurubare din otel inoxidabil.

Pentru usile Rever/Univer Electromagnet 13700 TD cu forta de mentinere 300 kg, 12/24 V DC, placa de insurubare rapida, ancora cu placa de insurubare din otel inoxidabil.

Sistem de control:

• Tastatura cu cod de acces
• Sistem de control pe baza de card
• Cititor de acces biometric „TOCA”
• Buton de deblocare

NOTA Specificatii detaliate pentru sistemul de control pot fi gasite pe pagina „Accesorii”.

SISTEME DE CONTROL SI ACCESORIILE AFERENTE

Tastatura cu cod de acces Sursa de alimentare 12-18 V AC/V DC cu 10 taste numerice plus tasta Enter, incluzand unitate de control pentru o usa si temporizator integrat (0,5÷25 sec.). Se pot inregistra pana la 500 de coduri diferite compuse din 1 pana la 6 cifre.

Intrerupator al sursei de alimentare 12 V DC/3 A Cu diferite optiuni:

• max. 10 Sisteme MAC® (Multifunction Access Control) *
• sau max. 5 Electromagneti 13700 TD
• sau max. 5 Manere electrice ELM/mt*
• sau max. 8 Manere electrice ELM/cisa*

* in cazul in care nu sunt comandate simultan

MICROPROCESSOR MONO-ZONE C2

Certificat in conformitate cu standardele EN 1154-2 si EN 1154-4. Procesorul a fost conceput in conformitate cu standardele UNI EN 1154, care regleaza procesorii alarmelor de incendiu si accesoriile aferente care la randul lor trebuie sa fie conform standardelor EN1154.

ATENTIE Conform standardului EN 1154-4, este obligatoriu ca procesorul mono-zona sa fie dotat cu:

• Nr. 1 detector de caldura/fum RFC certificat EN 1154-7
• Nr. 1 pereche de acumulatori
• Nr. 1 certificat al sirenei electronice externe EN 1154-3
• Nr. 1 certificat al butonului de activare a alarmei EN 1154/11

DETECTOR RFC DE CALDURA SI FUM

Certificat in conformitate cu standardele UNI EN 1154-5 si EN 1154-7. Detector de fum si caldura RFC cu carcasa ABS alba. Senzor optic/termin setat intre 54 si 65°C. Pentru a asigura buna functionare, detectorii trebuie inspectati la fiecare 6 luni. Nu este deloc indicat sa pozitionati detectorii in zone cu curenti de aer puternici.

ACUMULATORI

Pereche de acumulatori de 12 V DC/1.2 Ah

NOTA TOATE SISTEMELE DE PRINDERE se livreaza separat in ambalaje diferite si necesita asamblare.

SIRENA ELECTRONICA

Include un potentiometru cu instalare in exterior si interior. Conexiunea se face cu bride (6) duble pentru ambransament

BUTON DE ACTIVARE ALARMA

Presiunea de pe placa frontala activceaza contactul electric. Re-armarea contactului se executa manual cu o cheie (inclusa).

ELECTROMAGNET EM

Electromagnet EM de perete cu carcasa din plastic alb cu buton de deblocare. Ancora consta intr-o placa nichelata si o platforma articulata.

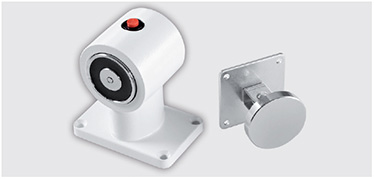

ELECTROMAGNET EMP

Electromagnet de podea EMP constand intr-un miez metalic cu buton de deblocare si placa de insurubare. Ancora consta intr-o placa nichelata si o platforma cu articulatii.

NOTA TOATE SISTEMELE DE PRINDERE A USII se livreaza separat si necesita asamblare la locul montajului.
