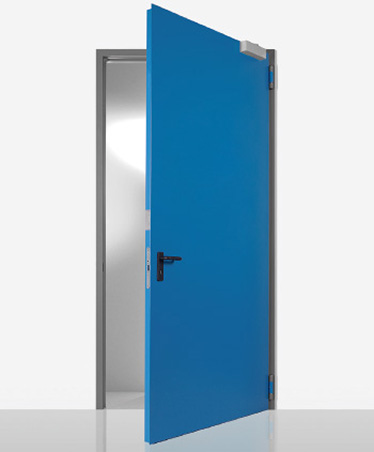

USI METALICE MULTIFUNCTIONALE INTR-O CLASA PROPRIE

“CALITATE INCONTESTABILA”

  • Usa robusta in special pentru siguranta utilizari in timp
  • Construita la comanda pentru orice dimensiune
  • Usa metalica galvanizata, incluzand partile ascunse
  • Confectionata prin procesul “Sendzimir” de galvanizare la cald a foilor de tabla
  • Protectie impotriva coroziunii, deasemenea si pentru marginile taiate ale foilor de tabla
  • Vopsire in camp electrostatic
  • Strat substantial de vopsea (70 microni plus)
  • Rezistenta optima la coroziune demonstrata prin testul de 500 ore ceata de sare
  • Fara modificare la schimbarile climaterice severe, demonstrate la 2000 ore cu temperaturi intre +60° si -10° si 75% umiditate
  • Finisaj de inalta calitate estetica
  • Structura stratului de vopsea este coaja de portocala, anti-zgariere
  • Posibilitatea de alegere intr-o gama varaiata de culori RAL

“PRACTICA la UTILIZARE”

  • Cadru cu adevar robust, care faciliteaza ancorarea pe perete
  • Potrivita pentru toate tipurile de pereti
  • Gama larga de dimensiuni
  • Varietate mare de accesorii
  • Usor de instalat

“VERSATILITATE”

  • Domeniu foarte mare de utilizare
  • Poate fi combinata cu diferite tipuri de toc
  • Poate fi instalata pe orice tip de perete
  • Posibilitatea de instalare cu toc bloc
  • Poate fi comandata cu marcaj CE pentru utilizare la exterior

“TEHNOLOGIA DE FABRICATIE”

  • Fabrica cu facilitati moderne si functionale care respecta ultima tehnologie si mentine un inalt nivel de calitate si produs uniform
  • Intregul proces de productie – de la materia prima la vopsire si ambalarea usilor antifoc – se realizeaza in interiorul fabricii Ninz, asigura controlul usii la 360 grade

SENSUL DE DESCHIDERE

Sensul de deschidere trebuie specificat la comanda usilor metalice Proget

sensuri de deschidere la usile metalice multifunctionale Proget cu 1 sau 2 canate NOTA Culorile prezentate in fotografie nu sunt standard. Amortizorul de usa este livrat doar la cerere.


usa metalica multifunctionala Proget cu 1 canat Usi metalice simple – 1 canat

usa metalica multifunctionala Proget cu 2 canate Usi metalice duble – 2 canate

ELEMENTE STANDARD

cuprinse in usile antifoc Proget:

FOAIA DE USA

  • Construita prin procesul “Sendzimir” de galvanizare la cald a foii de tabla din otel, ambutisata si sudata
  • Rabatere perimetrala pe 3 laturi, plata in partea inferioara
  • Ramforsata la interior cu profile din otel galvanizate la cald
  • Izolata termic cu un pachet de vata minerala tratata care rigidizeaza foile de tabla
  • Ramforsari interioare pentru amortizor si bara antipanica
  • Grosimea este de 60 mm

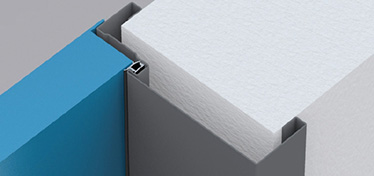

TOCUL STANDARD

  • Profil robust cu sectiune de imbinare la colturi ajustabila.
  • Fabricata din foi de otel galvanizate la cald, proces “Sendzimir”
  • Echipat cu bratari de asamblare
  • Goluri pentru garnitura termoexpandabila si garnituri de etanseizare.
  • Omologate pentru montajul cu ancore, fixare cu mortar
  • Montaj cu suruburi de trecere.
  • Distantiere, sabloane de montaj
  • Pervaz detasabil pentru instalarea pe pardoseala finita
  • Contraplaca din nylon negru pentru zavorul broastei si a bolturilor de siguranta
  • Toc livrat neasamblat

elemente standard Proget; foaie de usa; bratara de asamblare; Profil robust cu sectiune de imbinare la colturi ajustabila; Goluri pentru garnitura termoexpandabila si garnituri de etanseizare; Toc livrat neasamblat

elemente standard multifunctionala Proget; balama cu rulment cu suruburi pentru reglare pe verticala a foii de usa; balama cu arc de inchidere; 1 bolt rezistent aplicat in lateralul canatului pe partea cu balamalele; Incuietoare reversibila cu bolt si zavor central; Maner cu armatura din otel captusit in nylon negru

BALAMALE

  • 2 balamale cu 3 aripi pentru fiecare canat
  • din care o balama cu rulment cu suruburi pentru reglare pe verticala a foii de usa, marcata CE conform standardului EN 1935, clasificata cu o rezistenta de pana la 160, durabilitate de 200.000 cicluri, destinate usilor antifoc.
  • si o balama cu arc de inchidere

BOLTURI DE SIGURANTA

  • 1 bolt rezistent aplicat in lateralul canatului pe partea cu balamalele.

MECANISME DE INCHIDERE

  • Incuietoare reversibila cu bolt si zavor central.
  • Insertie cu cheie patent pentru butuc profil Euro.

MANERUL

  • Maner cu armatura din otel captusit in nylon negru
  • Sild cu gaura de cilindru
  • Sild din nylon negru
  • Suruburi de montaj rapid si cheie tip patent

NOTA Cilindrul si garnitura de etansare se livreaza doar la cerere. Manerele sunt livrate neasamblate.

ACCESORII INCLUSE

continute in usile multifunctionale Proget:

INCUIETORI ALE CANATULUI SECUNDAR

  • Zavor automat pentru canatul secundar
  • Maneta de deblocare

SISTEM DE CUPLARE SUPERIOR AL CANATULUI SECUNDAR

  • Incuietoare activata ce introduce o tija in locasul de limba.
  • Locas de limba superior in otel perforat cu rulment de inchidere din otel.

SISTEM DE CUPLARE INFERIOR AL CANATULUI.

  • Tija verticala cu varf de otel cu insertie in locasul de limba inferior.
  • Piesa inchidere cu rola pentru usi cu prag.

PLACUTA DE IDENTIFICARE

  • Eticheta metalica continand datele de identificare a usii.

accesorii incluse usa metalica multifunctionala Proget; Zavor automat pentru canatul secundar; Maneta de deblocare; Incuietoare activata ce introduce o tija in locasul de limba; Locas de limba superior in otel perforat cu rulment de inchidere din otel; Tija verticala cu varf de otel cu insertie in locasul de limba inferior; Piesa inchidere cu rola pentru usi cu prag;Eticheta metalica continand datele de identificare a usii

Vopsea standard – grup 1: culoare canat NCS 4020-B50G                 culoare toc NCS 5020-B850G culoare canat NCS 4020-B50G; culoare toc NCS 5020-B850G; O foaie de usa invelita intr-un strat de polietilena expandabila; Depozitare pe paleti de lemn.

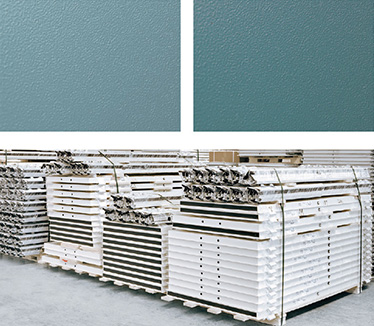

FINISARE

  • Vopsita in camp electrostatic, aspect coaja de portocala, finisare anti-zgarieturi.
  • Pastel turcoaz standard, cu nuanta deschisa pentru canat (NCS4020-B50G) si nuanta mai inchisa pentru toc (NCS5020-B50G).

AMBALARE STANDARD

  • O foaie de usa invelita intr-un strat de polietilena expandabila.
  • Fiecare toc este invelit intr-un strat de polietilena expandabila.
  • Depozitare pe paleti de lemn.
Greutatea usii kg/m2 din golul de trecere
1 canat 29
2 canaturi 26

NOTA Daca se va revopsi usa, urmati instructiunile cu strictete pe pagina “Vopsire”.

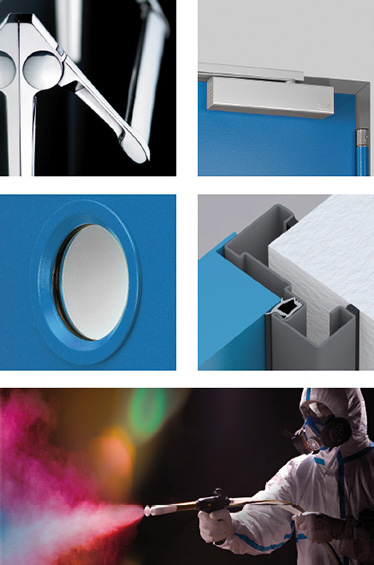

ACCESORII OPTIONALE

O larga varietate de accesorii si finisaje de suprafata sunt disponibile la cerere pentru sporirea calitatilor usilor Univer dupa nevoile dumneavoastra.

Accesoriile corespunzatoare pot fi solutii pentru:

Masuri de siguranta

  • Usi de iesire in situatii de panica (vezi barele antipanica)
  • Usi pentru situatii de urgenta (vezi bare antipanica)
  • Incuietoare in 3 puncte

INSTALARE SI UTILIZARE

  • Tocuri speciale
  • Extensii de toc
  • Piesa de inchidere din otel galvanizat
  • Picurator
  • Suruburi pentru montaj rapid
  • Placi de protectie
  • Ferestre dreptunghiulare, standard sau la comanda
  • Hublouri
  • O gama variata de grilaje

CONTROL DE ACCES

  • Incuietori electrice
  • Manere electrice
  • Mecanisme de blocare magnetice

IMBUNATATIREA CALITATII

  • Garnituri
  • Cilindri
  • Amortizoare de usa
  • Manere speciale

accesorii optionale Proget; Amortizor de usa; Extensii de toc; Garnituri; Hublouri; vopsire in camp electrostatic;

impachetare la livrare; Decor Digital Ninz; Lazile din lemn masiv protejeaza toate usile si accesoriile aferente; Usi decorate DDN

FINISAJE LA COMANDA

  • Alegeti culori de vopsea dintr-o gama larga de nuante RAL
  • DDN – Decor Digital Ninz, imagini grafice aplicate cu o cerneala speciala si acoperita cu un strat protector. Varitati infinite de decoratii personalizate in concordanta cu specificatiile usii dumneavoastra.
  • Manere din otel inoxidabil.
  • Manere colorate

LIVRARE IN CONDITII DE SIGURANTA

  • Lazile din lemn masiv protejeaza toate usile si accesoriile aferente
  • Usi decorate DDN
  • Santiere de constructie
  • Livrare peste granita
  • Regim special de transport

      NOTE Detalii legate de accesoriile optionale le puteti gasi in urmatoarele capitole ale acestui site:

  • Finisaje
  • Accesorii pentru usi metalice
  • Dispozitie pentru iesire in situatii de panica



FERESTRE MULTIFUNCTIONALE CU CADRU DIN METAL

La cerere, usile cu unul sau doua canate pot fi echipate cu hublouri sau ferestre dreptunghiulare, cu sticla si cadre din diferite tipuri.

RESTRICTII DIN FABRICATIE

Marimea ferestrelor este standard si dimensiunea minima cadrelor nu poate fi depasita.

Margini, pozitionarea ferestrei

“Masura marginii” se refera la distanta de la marginea ferestrei pana la golul de trecere a usii.

masura marginii Proget metalice multifunctionale; cote pentru hublouri; cote pentru ferestre dreptunghiulare;

ferestre multifunctionale cu cadru metalic Proget; sectiune de imbinare la hublou si la fereastra dreptunghiulara
usa metalica multifunctionala Proget dimensiuni ferestre; tipuri de sticla disponibile;

NOTA Pozitiile indicate mai sus sunt standard. Diferite pozitionari pot fi efectuate cat timp se respecta minimele marginilor. Fereastra nu este furnizata separat decat la inlocuire. Este indicata dotarea usilor cu amortizoare pentru inchidere.

dimensiuni ferestre la usa metalica multifunctionala Proget cu 1 sau 2 canate

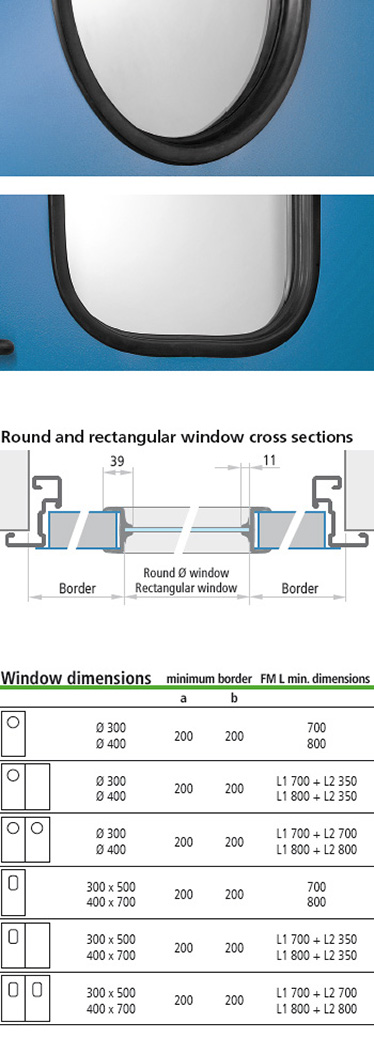

FERESTRE MULTIFUNCTIONALE CU GARNITURA DIN CAUCIUC

La cerere, usile cu una sau doua canate pot fi dotate cu ferestre rotunde sau dreptunghiulare, cu sticla laminata de 3 + 3 mm, profilata cu cauciuc negru. Colturile ferestrelor dreptunghiulare sunt rotunjite (raza de aprox. 100 mm).

RESTRICTII DE FABRICATIE

Marimea ferestrelor este standard si minimul bandei de pe marginea ferestrei nu poate fi depasit.

Borders, window position

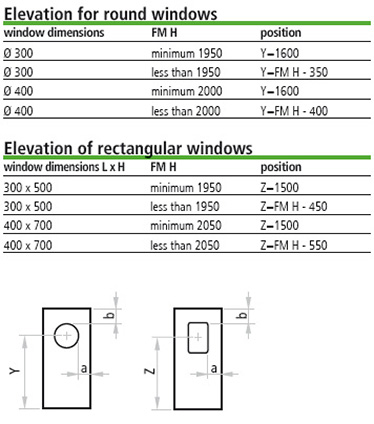

“Masurarea marginilor” se refera la distanta dintre marginea ferestrei si golul de trecere a usii.

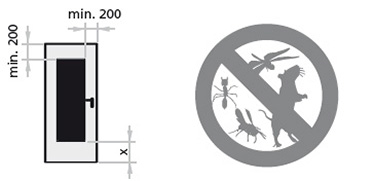

masura marginilor; distanta dintre marginea ferestrei si golul de trecere a usii; cota de inaltime pentru hublou si ferestre dreptunghiulare

NOTA Pozitiile mentionate mai sus sunt standard. Pozitionarea poate fi diferita cat timp se respecta normele minimelor. Fereastra nu se livreaza separat decat in conditii de inlocuire. Este ideala dotarea usilor cu amortizoare pentru inchidere controlata.

ferestre multifunctionale cu cadru din cauciuc pentru usile Proget; sectiuni de imbinare la ferestrele drepunghiulare si rotunde; dimensiuni ferestre; ferestre rotunde sau dreptunghiulare, cu sticla laminata de 3 + 3 mm, profilata cu cauciuc negru. Colturile ferestrelor dreptunghiulare sunt rotunjite (raza de aprox. 100 mm).

GRILE DE AERISIRE CU TOC METALIC

Pentru a permite circulatia aerului prin usa, va punem la dispozitie diferite tipuri de grilaje de aerisire, disponibile la cerere in format standard sau non-standard. Tocurile metalice cu surub ale grilajelor de aerisire sunt vopsite in camp electrostatic, cu aceeasi culoare a canatului. La cerere se poate furniza si un soft special pentru a calcula debitul de aer ce trece prin grila de aerisire, pentru dimensiunile respective.

dimensiuni grila de aerisire; previne accesul rozatoarelor si al insectelor

Grilaj de aerisire din foaie de otel

Grile de aerisire confectionate doar din foaie de otel. Productia standard consta in grilaje din foaie de otel cu inclinare jos, in sensul de deschidere a usii. Distanta standard este de 200 mm de la finisajul podelei.

Dimensiuni L x H

Debitul de aer estimat

300 x 400 500 cm2
400 x 600 1100 cm2
400 x 1200 2500 cm2
In stoc La comanda

Grilaje din foaie de otel anti-rozatoare

Grilaj din foaie de otel acoperit cu o plasa metalica cu gauri pentru aerisire, pentru a preveni accesul rozatoarelor (11 x 11 x 1 mm sheet). Productia standard consta in grilaje din foaie de otel cu inclinare jos, in sensul de deschidere a usii. Distanta standard este de 200 mm de la finisajul podelei.

Dimensiuni L x H

Debit de aer estimat

300 x 400 400 cm2
400 x 600 900 cm2
400 x 1200 2000 cm2
In stoc La comanda

Grilaj din foaie de otel impotriva insectelor

Grilaj din foaie de otel acoperit cu o plasa metalica ce previne accesul insectelor. (5 x 5 x 0,5 mm sheet). Productia standard consta in grilaje din foaie de otel cu inclinare jos, in sensul de deschidere a usii. Distanta standard este de 200 mm de la finisajul podelei.

Dimensiuni L x H

Debit de aer estimat

300 x 400 400 cm2
400 x 600 800 cm2
400 x 1200 2000 cm2
In stoc La comanda

Plasa impotriva rozatoarelor

Toc metalic dotat cu plasa doar anti-rozatoare (16 x 16 x 3 mm sheet). Distanta standard de 200 mm de la finisajul podelei.

Dimensiuni L x H

300 x 400
400 x 600
400 x 1200
In stoc

pozitie grilaj pe partea cu balamaua; grilaje din foaie de otel cu inclinare jos, in sensul de deschidere a usii; sistem anti-rozatoare (16 x 16 x 3 mm) / (11 x 11 x 1 mm) si previne accesul insectelor. (5 x 5 x 0,5 mm). Distanta standard este de 200 mm de la finisajul podelei.

EXTENSII DE TOC PENTRU USILE UNIVER

IM 1

Extensiile de toc se vor monta in continuarea tocului Proget deservind ca placaj al peretelui. Confectionat din foi metalice galvanizate la cald, procesate Sendzimir, vopsite in camp electrostatic cu aceeasi culoare a tocului. Profilate in 3 parti, colturile superioare formeaza unghi de 45 de grade, fixarea se face cu suruburi si chedere in caneluri (suruburile si chederele nu sunt incluse)

IM 3

Extensiile de toc se vor monta in continuarea tocului Proget deservind ca placaj al peretelui. Confectionat din foi metalice galvanizate la cald, procesate Sendzimir, vopsite in camp electrostatic cu aceeasi culoare a tocului. Profilate in 3 parti, colturile superioare formeaza unghi de 45 de grade, fixarea se face cu suruburi si canelurile se etanseaza cu garnituri. (suruburile si garniturile nu sunt incluse)

IM 4

Extensiile de toc se vor monta in continuarea tocului Proget deservind ca placaj al peretelui. Confectionat din foi metalice galvanizate la cald, procesate Sendzimir, vopsite in camp electrostatic cu aceeasi culoare a tocului. Profilate in 3 parti, colturile superioare formeaza unghi de 90 de grade. Incheiati montajul cu suruburi de montare rapida. Pentru a monta extensia de toc trebuiesc facute gauri de bormasina in toc. Acoperiti capetele de surub cu garnituri.

IM 5

Extensie de toc telescopica prin insurubare in tocul usii Proget, servind ca si placaj al conexpandurilor. Extensia de toc consta in 2 profile suprapuse cu reglaj de pana in 25 mm. Confectionat din foi metalice galvanizate la cald, procesate Sendzimir, vopsite in camp electrostatic cu aceeasi culoare a tocului. Profilate in 3 parti, colturile superioare formeaza unghi de 90 de grade. Incheiati montajul cu suruburi de montare rapida. Pentru a monta extensia de toc trebuiesc facute gauri de bormasina in toc. Acoperiti capetele de surub cu garnituri.

GRILA DE AERISIRE

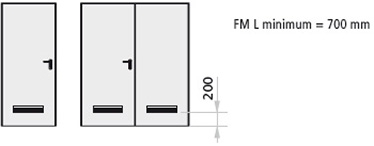

Grila de aerisire facuta din PVC alb sau negru, 382 x 99 mm (pasajul de aerisire aprox. 150 cm2). Este necesara specificarea sensului de deschidere.

Grila de aerisire facuta din PVC alb sau negru, 382 x 99 mm (pasajul de aerisire aprox. 150 cm2)

extensii de toc pentru usile Proget; extensii de toc confectionate din foi metalice galvanizate la cald, procesate Sendzimir, vopsite in camp electrostatic cu aceeasi culoare a tocului. Profilate in 3 parti, colturile superioare formeaza unghi de 45 de grade, fixarea se face cu suruburi si chedere in caneluri; colturile superioare formeaza unghi de 90 de grade. Incheiati montajul cu suruburi de montare rapida. Pentru a monta extensia de toc trebuiesc facute gauri de bormasina in toc; extensie de toc telescopica prin insurubare in tocul usii Proget, servind ca si placaj al conexpandurilor. Extensia de toc consta in 2 profile suprapuse cu reglaj de pana in 25 mm. Confectionat din foi metalice galvanizate la cald, procesate Sendzimir, vopsite in camp electrostatic cu aceeasi culoare a tocului. Profilate in 3 parti, colturile superioare formeaza unghi de 90 de grade;

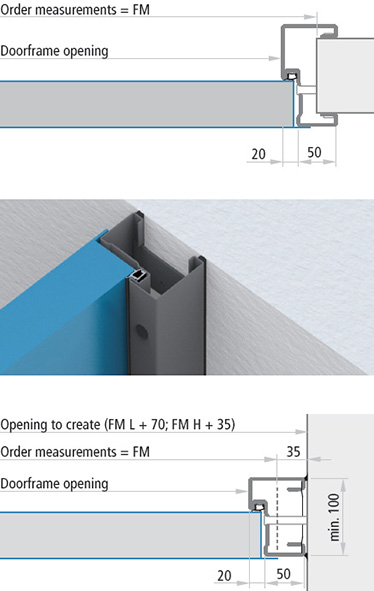

TOCURI SPECIALE PENTRU USILE MULTIFUNCTIONALE PROGET

Tocurile triplu profilate ale usilor multifunctionale Proget cu colturile in unghi de 45 de grade, confectionate din foi de otel groase, galvanizate „Sendzimir”, se vor insuruba in finisajul peretilor, inclusiv legaturile de asamblare, garnituri de acoperire a gaurilor, vopsire in camp electrostatic cu culori din gama RAL. Tocurile sunt livrate cu gauri pentru surub.

Suruburile de instalare nu sunt incluse in pachet

Masuri pentru comanda Golul de trecere Spatiul de deschidere al tocului usii
FM L (latime) FM L FM L – 80 mm
FM H (inaltime) FM H FM H – 40 mm

APLICATII PENTRU INTERIORUL TOCULUI

Blocul de toc triplu profilat pentru usile multifunctionale Proget cu colturi in unghi de 45 de grade, confectionat din foi de otel de 1,25 mm, galvanizate prin procesul „Sendzimir”, se vor insuruba in finisajul peretelui si se vor echipa cu 6 bratari de montaj. Include asamblarea legaturilor, dopuri de acoperire a gaurilor, garnituri si vopsire in camp electrostatic cu culori din gama RAL. In toc sunt prezente gauri de fixare din fabrica.

Suruburile de instalare nu sunt incluse

Masuri pentru comanda Gol de trecere Gol de trecere din toc
FM L (latime) FM L + 70 mm FM L – 80 mm
FM H (inaltime) FM H + 35 mm FM H – 40 mm

TOCURI SPECIALE PENTRU USILE MULTIFUNCTIONALE PROGET; colturile in unghi de 45 de grade, confectionate din foi de otel groase, galvanizate “Sendzimir”, se vor insuruba in finisajul peretilor, inclusiv legaturile de asamblare, garnituri de acoperire a gaurilor, vopsire in camp electrostatic cu culori din gama RAL. Tocurile sunt livrate cu gauri pentru surub.

masuri pentru livrare; gol de trecere in cadrul tocului;

EXTENSII DE TOC PENTRU USILE PROGET

IM 1

Extensiile de toc se vor monta in continuarea tocului usii Proget servind ca si placaj al acesteia. Vopsite in camp electrostatic. Profilate in 3 parti, colturile superioare formeaza unghi de 45 de grade, iar fixarea se face cu suruburi si garniturile etanseaza canelurile (Suruburile si garniturile nu sunt incluse).

IM 3

Extensiile de toc se vor monta in continuarea tocului Proget ca si placaj al acestuia, in special pentru placa de rigips. Confectionate din foi metalice galvanizate la cald prin procesul „Sendzimir”, sunt vopsite in camp electrostatic cu aceeasi culoare cu a tocului. Triplu profilat, colturile superioare formeaza unghi de 45 de grade, fixarea se face cu suruburi si dibluri. (Suruburile nu sunt incluse)

IM 4

Extensiile de toc se vor insuruba in tocul usii Proget servind ca placaj de perete. Extensiile de toc sunt fabricate din foi metalice galvanizate la cald prin metoda „Sendzimir” pastrand culoarea tocului, vopsite in camp electrostatic. Triplu profilat, colturile superioare formeaza unghi de 90 de grade. Incheiati cu suruburile pentru montaje rapid. Pentru instalarea extensiei de toc va fi nevoie efectuarea unor gauri de fixare in cadrul tocului. Capurile de surub se vor acoperi cu garnituri.

IM 5

Extensia de toc telescopica se va insuruba in tocul de usa Proget servind ca si placaj pentru conexpanduri. Extensia de toc consta in 2 profile suprapuse, ajustabile pana la 25 mm. Fabricata din foi metalice procesate la cald tip „Sendzimir”, vopsite in camp electrostatic cu aceeasi culoare a tocului. Triplu profilata, in unghi de 90 de grade. Incheiati cu suruburi de montaj rapid. Pentru instalarea extensiei, pe toc se pot gasi gauri de fixare. Acoperiti cu garnituri capurile de surub.

GRILA DE AERISIRE

Grila de aerisire, din PVC alb sau negru, 482 x 99 mm ( pasaj de aer approx. 150 cm2).Este necesara specificarea sensului de deschidere

INCUIETORI TRIPLU SECURIZATE

Pentru o inchidere mai eficienta, la cerere, usile multifunctionale Proget cu unul si doua canaturi pot fi livrate cu incuietoare laterala in 3 puncte. In combinatie cu manerul dublu M1 si cilindrul, incuietoarea este disponibila si pentru variantele antipanica si deschidere la urgenta. Astfel, mecanismul incuietorii triplu securizate poate fi combinat cu manere de urgenta sau bare antipanica EXUS, TWIST, bare antipanica BM tip SLASH, in conformitate cu marcajele CE.

puncte suplimentare de inchidere la usa metalica multifunctionala Proget cu 1 sau 2 canate

SISTEME DE PRINDERE DE PAVIMENT

Sisteme de prindere din otel montate in paviment, pentru usile Proget cu 2 canaturi, confectionate din otel galvanizat perforat. Includ prag de piedica pentru canatul pasiv, orificiu de inchidere pentru insertia tijei, 3 suruburi si 3 dibluri.

Se va folosi in locul prinzatoarelor din nylon care de obicei mentin usa deschisa pentru tranzitul constant al carucioarelor si echipamentelor grele.

GARNITURI DE ETANSARE FF

Garnitura de etansare FF din profil negru extrudat ce se va presa in canelurile cadrului perimentral si in punctul de legatura central al usilor cu doua canate.

NOTA La cerere, garniturile pentru usile cu una sau doua canate pot fi decupate si montate la locul instalarii.


usile multifunctionale Proget cu unul si doua canaturi pot fi livrate cu incuietoare laterala in 3 puncte; inchidere in 3 puncte cu sistem de prindere in paviment  pentru usile Proget cu 2 canaturi, confectionate din otel galvanizat perforat. Includ prag de piedica pentru canatul pasiv, orificiu de inchidere pentru insertia tijei, 3 suruburi si 3 dibluri; Garnitura de etansare FF din profil negru extrudat ce se va presa in canelurile cadrului perimentral si in punctul de legatura central al usilor cu doua canate
