USI ANTIFOC DE PRIMA CLASA

“CALITATE INCONTESTABILA”

  • Usi robuste folosite in general pentru functionare in conditii de siguranta pentru mai mult timp
  • Ideal pentru instalarea pe peretii usor neuniformi
  • Tocul este complet izolat pentru peretii din gips carton
  • Constructie la comanda pentru orice tip de cerere
  • Usi antifoc complet galvanizate, incluzand partile „ascunse”
  • Fabricata din foi de otel galvanizate la cald, proces “Sendzimir”
  • Protectie impotriva coroziunii, deasemenea si pentru marginile taiate ale foilor de tabla
  • Vopsire in camp electrostatic
  • Strat substantial de vopsea (70 microni plus)
  • Rezistenta optima la coroziune demonstrata prin testul de 500 ore ceata de sare
  • Fara modificare la schimbarile climaterice severe, demonstrate la 2000 ore cu temperaturi intre +60° si -10° si 75% umiditate
  • Finisaj de inalta calitate estetica
  • Structura stratului de vopsea este coaja de portocala, anti-zgariere
  • Posibilitatea de alegere intr-o gama variata de culori RAL

“PRACTICA la UTILIZARE”

  • Cadru cu adevarat robust care faciliteaza ancorarea de perete
  • Compatibilitate cu toate tipurile de zid.
  • Potrivita pentru instalarea pe orice tip de perete
  • Reducere semnificativa a timpului de instalare
  • Agrementat pentru multiple metode de instalare in functie de tipul de perete
  • Gama foarte mare la dimensiunile de constructie
  • Varietate mare de accesorii

“CONFORME cu STANDARDE”

  • In fabrica Ninz cu echipamente speciale pentru testare
  • Teste de rezistenta la foc in concordanta cu UNI 9723 si EN 1634-1
  • Teste mecanice pentru marcaj CE ale accessoriilor
  • Accesorii pentru usi antifoc marcate cu CE, studiate si dimensionate astfel incat sa corespunda cerintelor Europene
  • Selectie atenta a materialelor si a metodelor de productie
  • Testarea stricta a conformitatii produselor cu standardele tehnice declarate
  • Certitudine absoluta a functionarii in timp
  • Usi antifoc “omologate” in conformitate cu M.D. 21 Iunie 2004
  • Produse livrate cu documentatia solicitata de normele in vigoare

“TEHNOLOGIE de FABRICATIE”

  • Fabrica cu facilitati moderne si functionale care respecta ultima tehnologie si mentine un inalt nivel de calitate si produs uniform
  • Intregul proces de productie – de la materia prima la vopsire si ambalarea usilor antifoc – se realizeaza in interiorul fabricii Ninz, asigura controlul usii la 360 grade

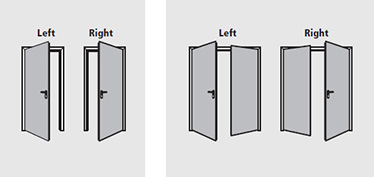

Sensul de deschidere

Sensul de deschidere trebuie specificat la lansarea comenzii sensuri de deschidere la usi cu unul si doua canate

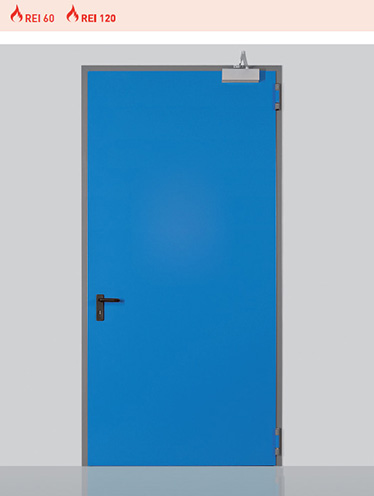

Usi antifoc simple, disponibile in urmatoarele clase: usa antifoc Proget REI 60 cu amortizor neinclus in pachet

Usi antifoc duble, disponibile in urmatoarele clase: usa antifoc Proget REI 120 cu amortizor neinclus in pachet NOTA Culoarea prezentata in imagine NU este STANDARD. Amortizorul se livreaza numai la comanda.

ELEMENTE STANDARD

incluse la usile antifoc Proget:

Foaia de usa

  • Construita prin procesul “Sendzimir” de galvanizare la cald a foii de tabla din otel, ambutisata si sudata
  • Rabatere perimetrala pe 3 laturi, plata in partea inferioara
  • Ranforsata la interior cu profile din otel galvanizate la cald
  • Izolata termic cu un pachet de vata minerala tratata care rigidizeaza foile de tabla
  • Ranforsari interioare pentru amortizor si bara antipanica
  • Grosimea este de 60 mm

Tocul Standard

  • Profil robust cu sectiune de imbinare la colturi ajustabila.
  • Confectionat din foi metalice galvanizate la cald „Sendzimir”
  • Echipat cu bratari de asamblare.
  • Goluri pentru garnitura termoexpandabila si garnituri de etanseizare.
  • Montare standard cu ancore pentru fixare cu mortar.
  • La cerere se poate executa montajul cu suruburi extensibile sau se poate insuruba in subcadru.
  • Distantier jos, sablon de montaj.
  • Fixat in pardoseala fara prag.
  • Contraplaca captusita cu nylon negru, prevazuta cu nise pentru zavor si bolturi antiefractie.
  • Asamblarea necesara pentru tocul usii.

Garnituri termo-expandabile.

  • Aplicate vertical pe tocul usii si central vertical pe profilele usilor cu 2 canaturi.
  • Aplicate pe partea de sus sau de jos a canatului in functie de certificat.

balama cu rulment si balama cu arc de autoinchidere; bolturi antiefractie; maner reversibil din nylon negru NOTE Butucul si garnitura de etansare se ofera doar la cerere. Manerul necesita asamblare.


foaie de usa; toc de usa antifoc Proget cu sectiune de imbinare ajustabila; brate de asamblare; distantier jos; sablon de montaj; fixat in pardoseala fara prag;

Balamale

  • 2 balamale cu 3 aripi pentru fiecare canat, din care, o balama cu rulment cu suruburi pentru ajustarea pe verticala ca canatului, marcat CE conform EN 1935, cu rezistenta la greutati de pana la 160 de kg, durabilitate de 200.000 de cicluri putand fi folosita si ca usa antifoc,
  • O balama cu amortizor.

Bolturi antiefractie

  • 1-2 bolturi antiefractie introduse in lateralul canatului langa balama.

Incuietoarea

  • Broasca reversibila cu bolt si zavor central
  • Marcaj CE in conformitate cu standardul EN 12209
  • Insertie cu cheie patent, butuc profil Euro.

Manere

  • Manere rezistente la foc cu armatura din otel.
  • Sild din otel cu gaura pentru butuc.
  • Suruburi speciale pentru montaj rapid si insertie cu cheie tip patent.

ACCESORII INCLUSE

Regulator de inchidere

  • Usile cu 2 canaturi standard includ un regulator de inchidere RC/STD pentru a asigura inchiderea secventiala corespunzatoare a acestora.
  • Marcaj CE in conformitate cu standard EN 1158

Incuietoarea pentru canatul secundar

  • Zavor cu blocare automata pentru canatul secundar.
  • Maneta de deblocare

Cuplaj superior pentru canatul secundar.

  • Incuietoare pentru canatul secundar cu insertie metalica in orificiul de inchidere superior.
  • Orificiu de inchidere superior din metal perforat cu rulment din otel.

Sistem de cuplare secundar pentru canatul secundar.

  • Tija verticala cu varf din otel ce se introduce in orificiul de inchidere inferior.
  • Piesa de inchidere incastrata in paviment, din nylon negru, cu prag.

Placa de identificare

  • Eticheta metalica cu datele de identificare ale usii, conform normelor in vigoare.

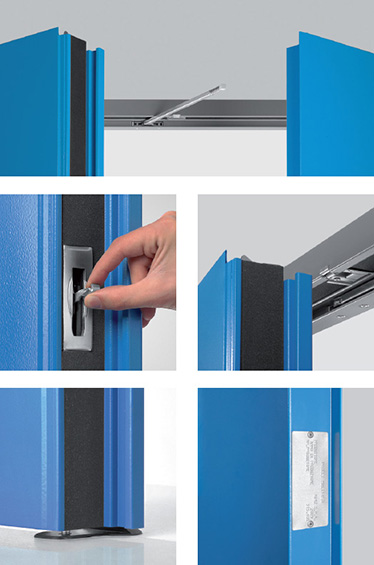

selector de canat; zavor cu blocare automata in orificiul superior si inferior; placuta de identificare

VOpsea standard.- group 01:

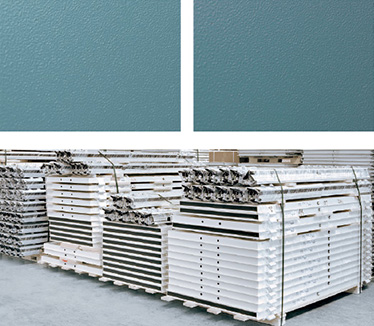

Culoare canat NCS 4020-B50GCuloare toc NCS 5020-B50G Culoare canat NCS 4020-B50G; Culoare toc NCS 5020-B50G; canat invelit in polietilena expandabila; NOTE In caz de revopsire urmati cu strictete instructiunile de pe pagina „Vopsire”.

Finisare

  • Vopsire in camp electrostatic, aspect coaja de portocala, protectie anti zgarieturi.
  • Tucoaz pastel clasic, cu nuanta mai deschisa pentru canat si mai inchisa pentru tocul usii.(NCS5020- B50G)

Ambalare

  • Un canat invelit in polietilena expandabila.
  • Ambalarea separata pentru fiecare toc de usa in polietilena expandabila.
  • Depozitata pe paleti de lemn.



Greutatea usii Clasificare kg/m2 din golul de trecere
1 canat REI 60 37
2 canate REI 60 35
1 canat REI 120 42
2 canate REI 120 40

MONTAJUL IN ALTE TIPURI DE PERETE

Sunt posibile si alte modalitati de instalare, toate fiind certificate si aprobate.

  • Cadru de montaj pe pereti din gips carton cu suruburi extensibile.
  • Cadru de montaj pe pereti gips carton cu suruburi sub toc.
  • Cadru de montaj in placa de rigips
  • Cadru de protectie pentru placa de rigips.

ACCESORII OPTIONALE

O gama larga de accesorii si produse de finisaj sunt disponibile la cerere pentru a a ridica serviciile noastre la inaltimea asteptarilor dumneavoastra, pentru orice nevoi. Accesoriile potrivite pot fi folosite pentru:

Masuri de siguranta

  • Iesire in situatii de panica (vezi bare antipanica)
  • Iesire de urgenta (vezi bare antipanica)
  • Usile deschise trebuie sa fie inchise in caz de incendiu (vezi sisteme de prindere a usilor)

Montaj si utilizare

  • Extensii de toc
  • Sistem de prindere in paviment din otel galvanizat
  • Picurator
  • Suruburi speciale pentru insurubare rapida
  • Placi de protectie
  • Ferestre dreptunghiulare, de dimensiuni standard sau facute la comanda.
  • Ferestre rotunde

Sisteme de acces

  • Incuietori actionate electric
  • Manere electrice
  • Mecanisme de blocare magnetice

vopsire in camp electrostatic; decor digital ninz; pachet complet canat + accesorii depozitat pe paleti din lemn

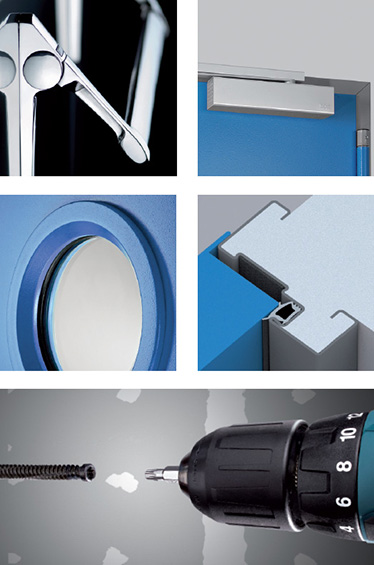

amortizor de usa / exemplu de instalare; hublou; extensii de toc; suruburi speciale de insurubare rapida





Imbunatatirea calitatii

  • Garnituri
  • Cilindri
  • Amortizoare de usa
  • Regulatoare de inchidere
  • Manere speciale

Finisaje la comanda

  • Alegeti dintr-o variata gama de culori si nuante RAL
  • DDN – Decor Digital Ninz , consta in imagini grafice aplicate cu o cerneala speciala si acoperite cu un strat protector. Posibilitati infinite de decoratii in concordanta cu caracteristicile usii dumneavoastra.
  • Manere din otel inoxidabil.
  • Manere colorate

:Livrarea cu un maxim de protectie

Lazile din lemn masiv protejeaza toate usile si accesoriile aferente.

  • Usi decorate DDN
  • Santiere de constructie
  • Livrari internationale.
  • Transport in regim special.

NOTE Detalii legate de accesoriile optionale pot fi gasite si pe alte pagini ale acestui site:

  • Finisaje
  • Accesorii pentru usi metalice
  • Bare antipanica

FERESTRE REZISTENTE LA FOC

La comanda, toate usile antifoc cu unul sau doua canate cu rezistenta de 60 respectiv 120 minute pot fi echipate cu ferestre dreptunghiulare sau rotunde cu geam pluristratificat rezistent la foc si baghete de fereastra.



LIMITE ADMISE

Conform standardelor UNI 9723 si EN 1634-1, ferestrele pot fi mai mici dar nu mai mari decat mostra prezentata si inversul se aplica la garnitura aplicata in jurul ferestrei care la randul ei poate fi mai lata dar nu mai subtire. Urmatoarele limite corespund restrictiilor:

Margini, pozitia ferestrei

“Masura marginii“ consta in distanta dintre marginea ferestrei si golul de trecere.

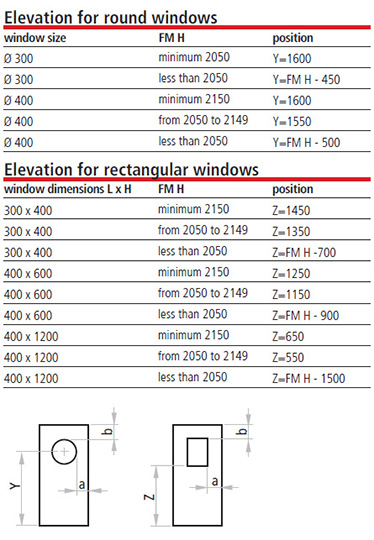

cote pentru masura marginii la fereastra rotunda si la fereastra dreptunghiulara

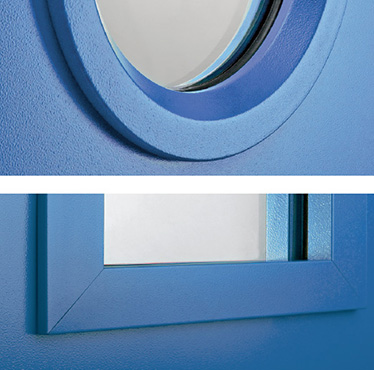

ferestre rezistente la foc - hublou dreptunghiular si hublou rotund

sectiune de imbinare la fereastra rotunda si la fereastra dreptunghiulara



Grosimea ferestrei
Tip Grosimea sticlei
REI 60 21mm
REI 120 53mm

NOTE Pozitia si masurile indicate anterior sunt cele standard. Diferite pozitii si masuri se pot aborda atata timp cat se respecta minimul pentru banda de pe margine si maximele mentionate in certificat pentru fereastra. Fereastra nu se livreaza separat decat in situatii de inlocuire. Este indicat ca usile sa fie echipate cu amortizoare de inchidere pentru o inchidere controlata.

ATENTIE Ferestrele REI devin opace daca sunt expuse la temperaturi de peste 40 de grade sau mai mult, cand sunt lasate afara si expuse la radiatii UV, sau cand. Micile imperfectiuni estetice sau bule de aer nu compromit rezistenta la foc a sticlei de geam si nu constituie motiv de reclamatii.

SPECIFICATIILE FERESTREI IN BAZA METODEI DE MONTARE

SPECIFICATIILE FERESTREI IN BAZA METODEI DE MONTARE; model, min./max. ferestrei, banda margine, fixare cu mortar, subtoc, conexpanduri, placa de rigips, REI 60, REI 120, dimensiuni

NOTE (*) Minimul acceptat pentru ferestre este de 0,25 m2 si numai pentru usile cu un canat sau pentru canatul principal la usile cu 2 canate.

(**) Canatul secundar FM fara fereastra implica un minimum al RC/STD = 350 mm; Canatul secundar FM fara fereastra dar cu RC2 = 370 mm



EXTENSII DE TOC PENTRU USI PROGET



IM 1

Extensiile de toc se vor monta pe langa tocul Proget care serveste ca si cadru procesat din foi metalice galvanizate la cald si vopsite in camp electrostatic cu aceeasi culoare cu tocul usii. Profilele sunt triplu stratificate, colturile superioare formeaza unghi de 45 grade, fixarea se face cu suruburi iar spatiile libere se etanseaza cu chedere. (suruburuile si chederele nu sunt incluse in pachet)



IM 3

Extensiile de toc se vor monta pe langa tocul Proget care serveste ca si cadru procesat din foi metalice galvanizate la cald si vopsite in camp electrostatic cu aceeasi culoare cu tocul usii. Profilele sunt triplu stratificate, colturile superioare formeaza unghi de 45 grade, fixarea se face cu suruburi si chederele acopera golurile. (suruburuile si chederele nu sunt incluse in pachet)



IM 4

Extensiile de toc se vor insuruba in tocul usii ca si placaj al acesteia. Procesat din foi metalice galvanizate la cald si vopsite in camp electrostatic cu aceeasi culoare cu tocul usii. Profilele sunt triplu stratificate, colturile superioare formeaza unghi de 90 grade. Incheiati cu suruburile de montaj rapid. Pentru a instala extensia de toc vor trebui efectuate o serie de gauri in tocul usii. La final acoperiti capurile de surub cu garnituri.



IM 5

Extensiile de toc telescopice se vor insuruba in tocul usii ca si placaj al acesteia pentru fixarea suruburilor. Extensiile de toc constau in 2 profile suprapuse cu o raza reglabila de 25 mm. Procesat din foi metalice galvanizate la cald si vopsite in camp electrostatic cu aceeasi culoare cu tocul usii. Profilele sunt triplu stratificate, colturile superioare formeaza unghi de 90 grade. Incheiati cu suruburile de montaj rapid. Pentru a instala extensia de toc va puteti folosi de gaurile facute cu bormasina in tocul usii. Acoperiti capurile de surub cu garnituri.

gol de trecere; garnituri de umplere; chedere;

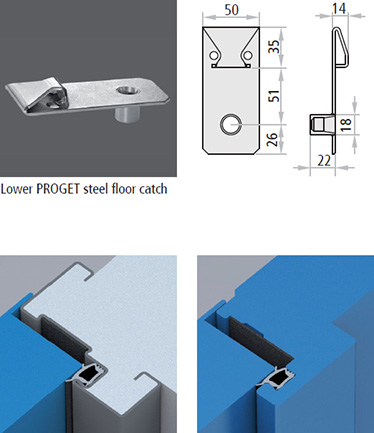

SISTEMUL DE PRINDERE PENTRU PARDOSEALA

Sistemul de prindere instalat in pardoseala, pentru usi Proget cu 2 canate, este confectionat din otel galvanizat in repetate randuri. Include pragul, orificiul de inchidere in care intra tija, 3 suruburi si 3 dibluri. Se va folosi in locul prinzatoarelor din nylon pentru usile care trebuie sa ramana de obicei deschise pentru a fluidiza tranzitul constant al carucioarelor si al echipamentelor grele.









Garnituri de etansare FF

Garniturile FF din profil negru extrudat se preseaza in spatiul din cadrul perimetral si la fiecare legatura a celor 2 canate.

  NOTA La cerere, garniturile furnizate pentru usile cu 1 sau 2 canate pot fi taiate si aplicate pe loc.

piesa de inchidere; Proget; sistem de prindere; otel galvanizat; pardoseala; garnituri de etansare; cadru perimetral
