USA ANTIFOC CU UN CANAT REI 30 SI REI 60

Usa antifoc vitrata din otel cu un canat REI 30 si REI 60 in conformitate with UNI 9723, constand in:

  • Rama de geam antifoc REI 30 sau REI 60, alcatuita din profile goale din otel de 15/10 mm izolate intern cu silicat anorganic fara azbest prevazut cu goluri pentru garnisire cu materiale termo-expandabile.
  • Balamale din otel masiv cu 3 aripi insurubate in profil cu rotire in amortizoare de soc pivoti din otel inoxidabil.
  • Incuietoare automata cu deschidere prin simpla rotire a manerului.
  • Cilindru de Yala cu bucsa nichelata.
  • Maner din otel inoxidabil montat la 1040 mm de finisajul podelei sau la 900 mm in combinatie cu barele antipanica Touchbar.
  • Mecanism automat de inchidere prin inchizator de usa cu brat retractil tip foarfeca.
  • Cheder pentru pervaz si materiale termo-expandabile.
  • Sticla rezistenta la foc constand in paneluri extra-cristaline umplute cu material ignifug termo-expandabil.
  • Finisaj in camp electrostatic.
  • Subtocul se va comanda separat, alcatuit din profile din otel galvanizate prevazute cu ancore pentru fixare cu mortar (38 x 17 x 2 mm).
Dimensiuni
latime minima L = 630
latime minima cu bara antipanica L = 650
latime maxima cu sau fara bara antipanica L = 1400
latime minima acceptata H = 1812
inaltime minima pentru rutele de iesire de urgenta H = 2074
inaltime maxima acceptata H = 2400
Pasaj net cu deschidere de 90°
cu bara antipanica EXUS L – 313 mm
cu bara antipanica TOUCHBAR L – 262 mm
fara bara antipanica L – 188 mm
Tabel de informatii REI 30 REI 60
grosime rama 50 mm 50 mm
grosime usa cu vitraj 45 kg/m2 60 kg/m2
grosime sticla aprox. 15 mm 23 mm
dimensiuni usa antifoc vitrata din otel cu 1 canat REI 30 si REI 60

USA ANTIFOC CU 2 CANATE REI 30 SI REI 60

Usa vitrata antifoc din otel REI 30 si REI 60 in conformitate cu UNI 9723 consta in:

  • Rama rezistenta la foc REI 30 sau REI 60, alcatuita din profile portante din otel de 15/10 mm goale, izolate intern cu silicat anorganic fara azbest, prevazute cu goluri pentru chedere si materiale termo-expandabile.
  • Balamale din otel masiv cu 3 aripi insurubate in profil, cu rotire pe amortizoare de soc si pivoti din otel inoxidabil.
  • Broasca cu inchidere automata, cu deschidere prin simpla rotire a manerului.
  • Cilindru de Yala, cu bucsa nichelata.
  • Maner din otel inoxidabil montat pe canat la 1040 mm de finisajul podelei sau la 900 mm in combinatie cu bara antipanica Touchbar.
  • Mecanism de inchidere automat prin inchizator de usa cu brat retractil tip foarfeca.
  • Zavor automat pentru canatul secundar si amortizor de usa vizibil.
  • Garnisire pentru pervaz si materiale termo-expandabile.
  • Sticla rezistenta la foc alcatuita din paneluri extra-cristaline umplute cu material ignifug termo-expandabil.
  • Finisaj in camp electrostatic.
  • Subtocul se va comanda separat, format din profile din otel goale, galvanizate si prevazut cu ancore de fixare cu mortar de (38 x 17 x 2 mm).

Dimensiuni
latime minima L = 950 (L1 = 569 L2 = 381)
latime minima cu bara antipanica L = 1200 (L1 >= 600 L2 >= 400)
latime maxima cu sau fara bara antipanica L = 2600 (L1 = 1300 L2 = 1300)
inaltime minima acceptata H = 1812
inaltime minima pentru rutele de iesire de urgenta H = 2074
inaltime maxima acceptata H = 2400
dimensiuni usa antifoc cu 2 canate REI 30 si REI 60 vitrata din otel
Pasaj net de deschidere de 90°
cu 2 bare antipanica EXUS L – 478 mm
cu 2 bare antipanica TOUCHBAR L – 376 mm
fara bare antipanica L – 228 mm
Tabel de informatii REI 30 REI 60
grosime rama 50 mm 50 mm
greutate usa vitrata 45 kg/m2 60 kg/m2
grosime aprox. a sticlei 15 mm 23 mm

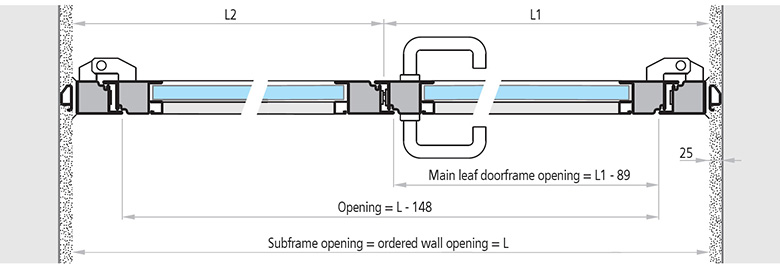

masuri gol de trecere usi antifoc vitrate din otel

USA VITRATA ANTIFOC REI 30 SI REI 60 CU ELEMENTE FIXE

Usa vitrata antifoc din otel REI 30 si REI 60 fire in conformitate cu UNI 9723 constand in:

  • Usa REI 30 or REI 60 cu rama rezistenta la foc de 15/10 mm cu profile din otel goale izolate intern cu silicat anorganic fara azbest si cu caneluri pentru garnisire si materiale termo-expandabile.
  • Balamale din otel masiv cu 3 aripi insurubate in profil, cu rotire pe amortizoare de soc si pivoti din otel inoxidabil.
  • Broasca cu inchidere automata, cu deschidere prin simpla rotire a manerului.
  • Cilindru de Yala cu bucsa nichelata.
  • Maner din otel inoxidabil montat pe canatul principal la 1040 mm de finisajul podelei sau la 900 mm in combinatie cu barele antipanica Touchbar.
  • Mecanism de inchidere automat prin inchizator de usa cu brat retractil tip foarfeca.
  • Zavor cu inchidere automata pe canatul secundar si regulator de inchidere secundar vizibil.
  • Garnisire pentru pervaz si materiale termo-expandabile.
  • Sticla rezistenta la foc alcatuita din paneluri extra-cristaline umplute cu material termo-expandabil.
  • Finisaj in camp electrostatic.
  • Subtocul este confectionat din profile din otel galvanizat goale prevazute cu ancore pentru fixare cu mortar de (38 x 17 x 2 mm).

Dimensiuni
latime minima L = 950 ( a = 569 p = 381)
latime minima cu bare antipanica L = 1200 ( a >=600 p >= 400)
latime maxima cu sau fara bara antipanica L = 2600 ( a = 1300 p = 1300)
inaltime minima permisa a canatului H1 = 1812
inaltime minima a canatului pentru rutele de iesire de urgenta H1 = 2070
inaltimea maxima acceptata a canatului H1 = 2400
masuri pentru L2, L3 and H2 min. 300
maxime recomandate (altele la cerere) L = 6000 H = 4000 area=18 m2

Pasaj net cu deschidere de 90°
cu 2 bare antipanica EXUS L1 – 470 mm
cu 2 bare antipanica TOUCHBAR L1 – 368 mm
fara bare antipanica L1 – 220 mm

Tabel de informatii REI 30 REI 60
grosime rama 50 mm 50 mm
greutate usa vitrata 45 kg/m2 60 kg/m2
grosime aprox. a sticlei 15 mm 23 mm

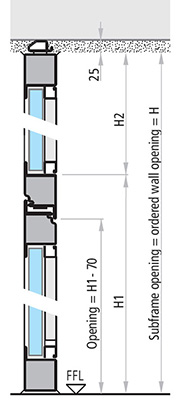

dimensiuni usa vitrata antifoc REI 30 si REI 60 cu elemente fixe NOTA Cu L1 a canatului principal mai mica de 700 mm sau cu L2 a canatului secundar mai mic de 580 mm, inchizatorul de usa va fi plasat pe partea fara balamale si va preveni deschiderea mai mare de 110°.

Avand in vedere manipularea, transportul si instalarea plus riscul spargerii geamului, producatorul isi rezerva dreptul de a executa usi vitrate fixe cu numarul necesar de panouri.

Rama si distantierele din cadrul fiecarei usi vitrate sunt facturate separat. Sticla pentru partile fixe se livreaza nemontata.

Dimensiunile golului de trecere pot varia in functie de reglarea laterala sau superioara a latimii sau inaltimii.

Din motive legate de dimensiune, amortizorul de usa SR390 (inclus) nu poate fi folosit in combinatie cu inchizatoarele de usa CP2. Folositi sistemul RC2.

Orice articulatie telescopica pentru reducerea cerintelor dimensionale in vederea transportului si manipularii va fi facturata separat (dimensiunea maxima fara articulatii este de 2500 x 3000 mm).

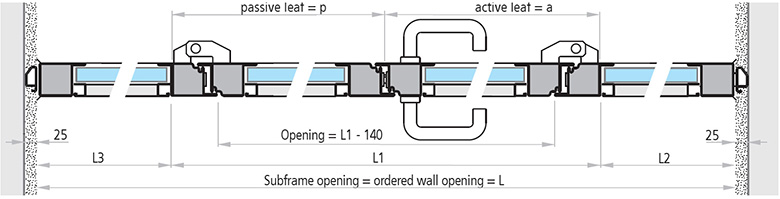

dimensiuni canat secundar / canat activ REI 30 REI 60

MONTARE USI VITRATE DIN OTEL REI 30 SI REI 60

Inchizatoarele usilor vitrate antifoc REI 30 si REI 60 sunt facute la comanda ceea ce implica specificarea dimensiunilor


in momentul efectuarii comenzii. Este deasemeni important ca sectiunile sa fie aplicate pe pereti portanti.

Instalarea (1): pe pervazul extern

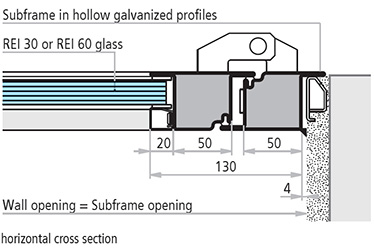

profile galvanizate montaj pe pervaz extern sectiune de imbinare orizontala usi antifoc vitrate din otel REI 30 REI 60


profile galvanizate montaj pe pervaz extern sectiune de imbinare verticala usi antifoc vitrate din otel REI 30 REI 60

Montaj (2): pe tocul bloc

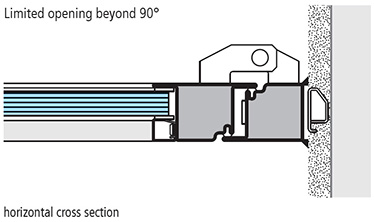

montaj pe tocul bloc sectiune de imbinare orizontala usa antifoc vitrata din otel


montaj pe tocul bloc sectiune de imbinare verticala usa antifoc vitrata din otel

Montaj (3): pe pervaz intern

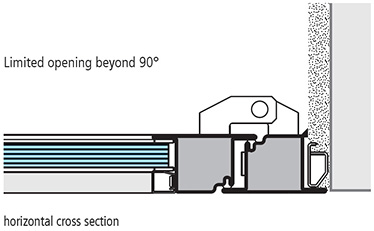

sectiune de imbinare verticala montaj pe pervazul intern usi antifoc vitrate din otel


sectiune de imbinare orizontala montaj pe pervazul intern usi antifoc vitrate din otel

NOTE GENERALE Este importanta folosirea culorilor si a sticlei potrivite pentru usile situate in zone expuse cel putin partial direct razelor solare sau altor surse de caldura. Tocul nu trebuie expus la agentii atmosferici. Pentru instructiuni speciale si recomandari cu privire la sticla rezistenta la foc, accesati sectiunea „Notificari” de pe ultima pagina a accesoriilor usilor vitrate din cadrul acestui website.

Toate drepturile rezervate. Interzisa reproducerea (partiala sau integrala) fara autorizare din partea Ninz. Ninz isi rezerva dreptul de a modifica produsele. Instalarea se va executa doar de catre personal calificat. Modificarile se vor face doar ca indicatie a instructiunilor de instalare. Pe durata reparatiilor se vor folosi doar piese originale NINZ.
