USA ANTIFOC REI 60 CU 2 CANATE

Usa vitrata antifoc din aluminiu cu 2 canate REI 60 in conformitate cu UNI 9723 consta in:

  • Rama rezistenta la foc REI 60 confectionata din profile de otel/aluminiu.
  • Balamale din otel masiv cu 2 aripi sudate pe profil cu rotire pe amortizor de soc si pivoti din otel inoxidabil.
  • Incuietoare automata cu deschidere prin simpla actionare a manerului
  • Cilindru de Yala cu bucsa nichelata.
  • Maner din otel inoxidabil montat pe canatul principal la 1040 mm de finisajul podelei sau la 965 mm in combinatie cu bara antipanica Touchbar.
  • Mecanism de inchidere automata cu inchizator cu brat retractil tip foarfeca.
  • Zavor automat pe canatul secundar si regulator de inchidere vizibil.
  • Garnituri pentru pervaz si materiale termo-expandabile.
  • Sticla rezistenta la foc alcatuita din paneluri extra-cristaline cu material termo-expandabil.
  • Finisaj special in camp electrostatic.
  • Subtocul este confectionat din profile din otel galvanizat goale, prevazut cu ancore pentru fixare cu mortar. Se va comanda separat (60 x 20 x 2 mm).
Dimensiuni
latime minima L = 950 ( L1 = 567 L2 = 383)
latime minima cu bare antipanica L = 1500 ( L1 >= 750 L2 >= 600)
latime maxima cu sau fara bara antipanica L = 2600 ( L1=1300 L2 = 1300)
inaltime minima acceptata H = 1809
inaltime minima pentru rutele de iesire de urgenta H = 2065
inaltime maxima acceptata H = 2400

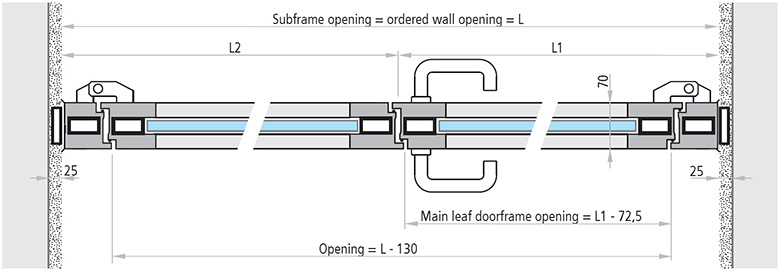

USA ANTIFOC REI 60 CU 2 CANATE vitrate din aluminiu NOTA Cu L1 a canatului principal mai mic de 700 mm sau L2 a canatului secundar mai mica de 580 mm, inchizatoarele de usa se vor plasa pe partea fara balamale pentru a preveni o deschidere mai mare de 110°.

Din motive legate de dimensiuni, amortizorul SR390 (inclus) nu va fi folosit in combinatie cu inchizatoarele de usa CP2 Folositi sistemul RC2.

Pasaj net deschidere de 90°
cu 2 bare antipanica EXUS L – 524 mm
with 2 TOUCHBAR panic bars L – 422 mm
fara bare antipanica L – 274 mm
Tabel de informatii REI 60
grosime rama 70 mm
greutate usa 80 kg/m2
grosime aprox. a sticlei 23 mm

 USA ANTIFOC vitrata REI 60 CU 2 CANATE

USA VITRATA ANTIFOC CU 1 CANAT REI 60

Usa vitrata antifoc din aluminiu cu un canat REI 60 in conformitate cu UNI 9723 si consta in:

  • Toc rezistent la foc REI 60 confectionat din profile din otel/aluminiu.
  • Balamale din otel masiv cu 3 aripi insurubate in profil, cu rotire in amortizor de soc si pivoti din otel inoxidabil.
  • Incuietoare automata cu deschidere prin simpla actionare a manerului.
  • Cilindru de Yala cu busca nichelata.
  • Maner din otel inoxidabil montat pe canatul principal la 1040 mm de la finisajul podelei sau la 965 mm in combinatie cu bara antipanica Touchbar.
  • Mecanism de inchidere automata cu inchizator de usa cu brat retractil tip foarfeca.
  • Garnitura de pervaz si materiale termo-expandabile.
  • Sticla rezistenta la foc alcatuita din paneluri extra-cristaline cu material ignifug termo-expandabil.
  • Finisaj in camp electrostatic.
  • Subtocul este facut din profile din otel galvanizat goale, prevazut cu ancore de fixare cu mortar (60 x 20 x 2 mm).

Dimensiuni
latime minima L = 630
latime minima cu bare antipanica L = 650
latime maxima cu sau fara bare antipanica L = 1400
inaltime minima acceptata H = 1809
inaltime minima pentru rutele de iesire de urgenta H = 2065
inaltime maxima acceptata H = 2400

Pasaj net cu deschidere de 90°
cu bara antipanica EXUS L – 327 mm
cu bara antipanica TOUCHBAR L – 276 mm
fara bara antipanica L – 202 mm

Tabel de informatii REI 60
grosime rama 70 mm
greutate usa 80 kg/m2
grosime aprox. a sticlei 23 mm
specificatii tehnice USA VITRATA din aluminiu ANTIFOC CU 1 CANAT REI 60

USA VITRATA ANTIFOC REI 60 CU ELEMENTE FIXE

Vitraj antifoc din aluminium REI 60 in conformitate cu UNI 9723 , constand in:

  • Toc rezistent la foc REI 60 din profile din otel/aluminiu.
  • Balamale din otel masiv cu 3 aripi insurubate in profile, cu rotire in amortizoare de soc si pivoti din otel inoxidabil.
  • Incuietoare automata cu deschidere prin simpla actionare a manerului.
  • Cilindru de Yala cu bucsa nichelata.
  • Maner din otel inoxidabil montat pe canatul principal la 1040 mm de finisajul podelei sau 965 mm in combinatie cu bare antipanica.
  • Mecanism de inchidere automata prin inchizator de usa cu brat retractil tip foarfeca.
  • Zavor automat pe canatul secundar si amortizor de usa vizibil.
  • Garnitura de pervaz si material termo-expandabil.
  • Sticla rezistenta la foc alcatuita din paneluri extra-cristaline cu material ignifug termo-expandabil.
  • Finisaj in camp electrostatic.
  • Subtoc confectionat din profile din otel galvanizat goale, prevazut cu ancore de fixare cu mortar (60 x 20 x 2 mm).

Dimensiuni
latime minima L = 950 ( a = 567 p = 383)
latime minima cu bara antipanica L = 1500 ( a >= 750 p >= 600)
latime maxima cu sau fara bara antipanica L = 2600 ( a =1300 p =1300)
inaltime minima a canatului acceptata H1 = 1809
inaltime minima a canatului pentru rutele de iesire de urgenta H1 = 2085
inaltime maxima a canatului acceptata H1 = 2400
masuri pentru L2, L3 si H2 min. 300
maximul recomandat (altele la cerere) L = 6000 H = 4000 area=18 m2

Pasaj net cu deschidere de 90°
cu 2 bare antipanica EXUS L1 – 564 mm
cu 2 bare antipanica TOUCHBAR L1 – 462 mm
fara bare antipanica L1 – 314 mm

Tabel de informatii REI 60
grosime rama 70 mm
greutate usa 80 kg/m2
gorsime aprox. a sticlei 23 mm

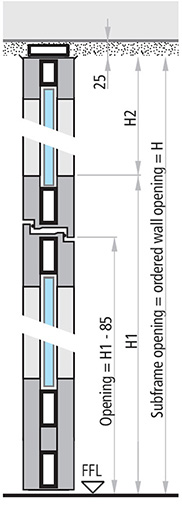

ALUMINIU USA VITRATA ANTIFOC REI 60 CU ELEMENTE FIXE

USA VITRATA ANTIFOC DIN ALUMINIU REI 60 CU ELEMENTE FIXE NOTE Cu L1 a canatului principal mai mic de 700 mm sau cu L2 a canatului secundar mai mic de 580 mm, inchizatoarele de usa se vor plasa pe partea fara balamale si vor preveni deschidere peste 110°.

Avand in vedere manipularea, transportul si instalarea plus riscul de a sparge sticla, producatorul isi rezerva dreptul de a executa usi vitrate fixe cu numarul necesar de panouri.

Tocul si/sau distantierele din cadrul fiecarei usi vitrate se vor factura separat. Sticla pentru partile fixe vine nemontata.

Dimensiunile golului de trecre pot varia in functie de reglajele laterale si/sau cele superioare si latimea si/sau inaltimea acestora.

Din motive legate de dimensiuni, amortizorul de inchidere (inclus) nu poate fi folosit cu inchizatorul de usa CP2. Folositi sistemul RC2.

Orice articulatie telescopica ce va fi folosita in vederea reducerii cerintelor dimensionale pentru manipulare si transport va fi facturata separat (dimensiunea maxima posibila fara articulatii este de 2500 x 3000 mm).

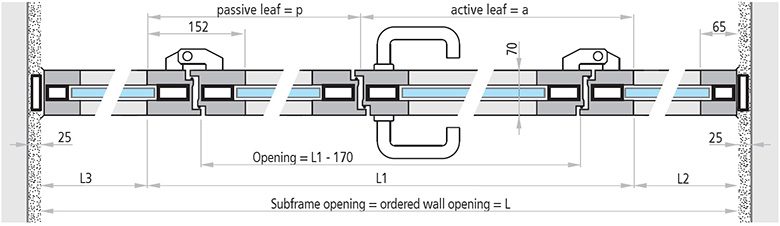

masuri canat secundar / canat principal
USA VITRATA ANTIFOC DIN ALUMINIU REI 60 CU ELEMENTE FIXE

INSTALATIILE USII DIN ALUMINIU REI 60

Inchizatoarele din aluminiu al usii vitrate antifoc REI 60 se fac la comanda, fiind necesara specificarea dimensiunilor in momentul efectuarii comenzii. Este important ca sectiunile


sa fie aplicate pe pereti astfel montajul sa fie incheiat cu chederele necesare.

Montaj (1): pe pervazul extern

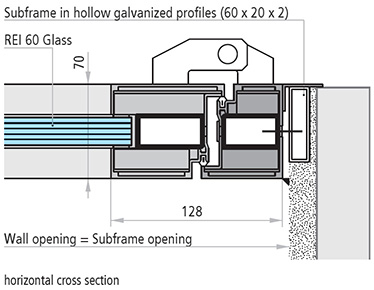

 USI antifoc vitrate DIN ALUMINIU REI  60 sectiune de imbinare orizontala subtoc in profile galvanizate


USI antifoc vitrate DIN ALUMINIU REI 60 sectiune de imbinare verticala subtoc in profile galvanizate

Montaj (2): pe tocul bloc

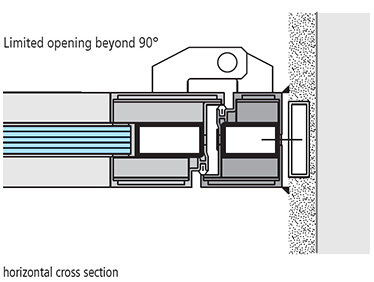

instalare pe tocul bloc sectiune de imbinare orizontala USI vitrate antifoc ALUMINIU REI 60


instalare pe tocul bloc sectiune de imbinare verticala USI vitrate antifoc ALUMINIU REI 60

Aplicare (3): pe pervazul intern

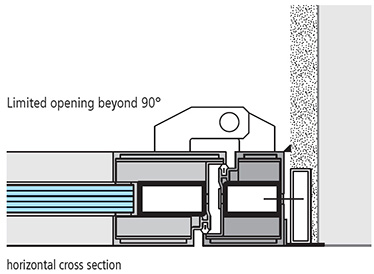

instalare pe pervazul intern sectiune de imbinare orizontala USI vitrate antifoc ALUMINIU REI 60


instalare pe pervazul intern sectiune de imbinare verticala USI vitrate antifoc ALUMINIU REI 60

USI ANTIFOC VITRATE CU UN CANAT REI 90 SI REI 120

Vitraj rezistent la foc pentru usa REI 60 in conformitate cu UNI 9723, constand in:

  • Toc rezistent la foc pentru usa REI 90 sau REI 120 din profile din otel/aluminiu.
  • Balamale din otel cu 3 aripi insurubate in profil, cu rotire pe amortizor de soc si pivoti din otel inoxidabil.
  • Incuietoare automata, cu deschidere prin simpla actionare a manerului.
  • Cilindru de Yala cu bucsa nichelata.
  • Maner din otel inoxidabl montat la 1040 mm de finisaj sau la 965 mm in combinatie cu bara antipanica Touchbar.
  • Mecanism de inchidere automat prin inchizator de usa cu brat retractil tip foarfeca.
  • Garnitura de pervaz si materiale termo-expandabile.
  • Sticla rezistenta la foc alcatuita din paneluri extra-cristaline cu material ignifug termo-expandabil.
  • Finisaj in camp electrostatic.
  • Subtocul este confectionat din profile din otel galvanizat goale, prevazut cu ancore de fixare cu mortar (80 x 20 x 2 mm).

Dimensiuni
latime minima L = 630
latime minima cu bare antipanica L = 650
latime maxima cu sau fara bara antipanica L = 1320
inaltime minima acceptata H = 1809
inaltime minima pentru rutele de iesire de urgenta H = 2065
inaltime maxima acceptata H = 2200

Pasaj net cu deschidere de 90°
cu bara antipanica EXUS L – 352 mm
cu bara antipanica TOUCHBAR L – 301 mm
fara bara antipanica L – 227 mm

Tabel de informatii REI 90 REI 120
grosime rama 95 mm 95 mm
greutate usa 130 kg/m2 140 kg/m2
grosime aprox. a sticlei 48 mm 52 mm

ATENTIE Greutatea considerabila a usilor vitrate poate ingreuna utilizarea lor, in special pentru persoanele cu dizabilitati motorii. Este un aspect important de avut in vedere daca planuiti sa folositi acest produs si/sau sa mentineti deschise usile cu ajutorul electromagnetilor.


dimensiuni USI ANTIFOC VITRATE din aluminiu cu 1 CANAT REI 90 SI REI 120

USILE VITRATE ANTIFOC CU 2 CANATE REI 90 SI REI 120

Usa vitrata antifoc cu 2 canate REI 90 si REI 120 in conformitate cu UNI 9723 constand in:

  • Toc de vitraj antifoc REI 90 sau REI 120 din profile din otel/aluminiu.
  • Balamale din otel masiv cu 3 aripi sudate pe profil, cu rotire in amortizorul de soc si pivoti din otel inoxidabil.
  • Incuietoare automata cu deschidere prin simpla actionare a manerului.
  • Cilindru de Yala cu bucsa nichelata.
  • Maner din otel inoxidabil montat pe canatul principal la 1040 mm de finisajul podelei sau 965 mm in combinatie cu barele antipanica.
  • Mecanism de inchidere automat prin inchizator cu brat retractil tip foarfeca.
  • Zavor automat pe canatul secundar si amortizor de usa vizibil.
  • Garnitura de pervaz si materiale termo-expandabile.
  • Sticla rezistenta la foc din paneluri extra-cristaline cu material ignifug termo-expandabil.
  • Finisaj in camp electrostatic.
  • Subtoc confectionat din profile din otel galvanizat goale, prevazut cu ancore pentru fixare cu mortar (80 x 20 x 2 mm). Se va comanda separat.

Dimensiuni
latime minima L = 950 ( L1 = 567 L2 = 383)
latime minima cu bara antipanica L = 1600 ( L1 >= 800 L2 >= 700)
latime maxima cu sau fara bara antipanica L = 2400 ( L1=1200 L2=1200)
inaltime minima acceptata H = 1809
inaltime minima pentru rutele de iesire de urgenta H = 2065
inaltime maxima acceptata H = 2200

Pasaj net cu deschidere de 90°
cu 2 bare antipanica EXUS L – 574 mm
cu 2 bare antipanica TOUCHBAR L – 472 mm
fara bare antipanica L – 324 mm

Tabel de informatii REI 90 REI 120
grosime toc 95 mm 95 mm
greutate usa 130 kg/m2 140 kg/m2
grosime sticla aprox. 48 mm 52 mm

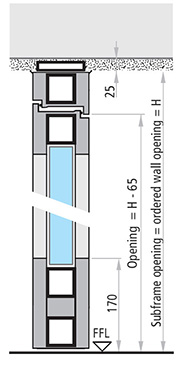

usi vitrate antifoc din aluminiu cu 2 canate REI 90 si REI 120

usi din aluminiu REI 90 si REI 120 cu 2 canate antifoc vitrate NOTA Cu L1 a canatului principal mai mic de 700 mm sau cu L2 a canatului secundarmai mic de 580 mm, inchizatoarele de usa se vor plasa pe partea fara balamale prevenind deschideri mai mari de 110°.

Din motive dimensionale, amortizorul de inchidere SR390 (inclus) nu poate fi folosit in combinatie cu inchizatoarele CP2. Folositi sistemnul RC2.

ATENTIE Greutatea considerabila a usilor vitrate poate ingreuna utilizarea acestora de catre persoanele cu dizabilitati motorii sau in varsta. Este important sa aveti in vedere acest factor daca planuiti sa folositi acest produs si/sau sa mentineti canatele deschise cu ajutorul electromagnetilor.

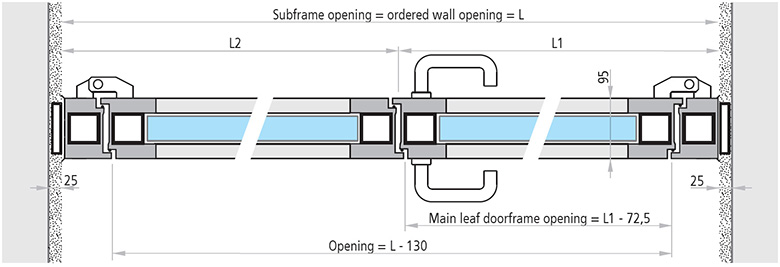

specificatii tehnice REI 90 si REI 120 cu 2 canate usi antifoc vitrate din aluminiu

USI VITRATE ANTIFOC REI 90 SI REI 120 CU ELEMENTE FIXE

Usi vitrate antifoc din aluminiu REI 90 si REI 120 in conformitate cu UNI 9723 constand in:

  • Toc de vitraj antifoc REI 90 sau REI 120 confectionat din profile din otel/aluminiu.
  • Balamale din otel masiv cu 3 aripi sudate in profil, cu rotire in amortizorul de usa si pivot din otel inoxidabil.
  • Incuietoare automata, cu deschidere prin simpla actionare a manerului.
  • Cilindru de Yala cu bucsa nichelata.
  • Maner din otel inoxidabil pe canatul principal la 1040 mm de la finisajul podelei sau la 965 mm in combinatie cu bara antipanica Touchbar.
  • Mecanism de inchidere automat prin inchizator cu brat retractil tip foarfeca.
  • Zavor automat pe canatul secundar cu amortizor de usa vizibil.
  • Garnitura de pervaz si materiale termo-expandabile.
  • Sticla rezistenta la foc alcatuita din paneluri extra-cristaline cu material ignifug termo-expandabil.
  • Finisaj in camp electrostatic.
  • Subtoc confectionat din profile din otel galvanizat, goale, prevazut cu ancore de fixare cu mortar (80 x 20 x 2 mm). Se va comanda separat.

Dimensiuni
latime minima L = 950 ( a = 567 p = 383)
latime minima cu bara antipanica L = 1600 ( a >= 800 p >= 700)
latime maxima cu sau fara bara antipanica L = 2400 ( a =1200 p =1200)
inaltime minima a canatului acceptata H1 = 1809
latime minima a canatului pentru rutele de iesire de urgenta H1 = 2085
inaltime minima a canatului acceptata H1 = 2200
masuri ale L2, L3 si H2 min. 300
maxime recomandate (altele la cerere) L = 6000 H = 4000 area=18 m2

Pasaj net cu deschidere de 90°
cu 2 bare antipanica EXUS L1 – 614 mm
cu 2 bare antipanica TOUCHBAR L1 – 512 mm
fara bare antipanica L1 – 364 mm

Tabel de informatii REI 90 REI 120
grosime toc 95 mm 95 mm
greutate usa 130 kg/m2 140 kg/m2
grosime sticla aprox. 48 mm 52 mm
usa REI 90 si REI 120 cu elemente fixe vitrate antifoc aluminiu

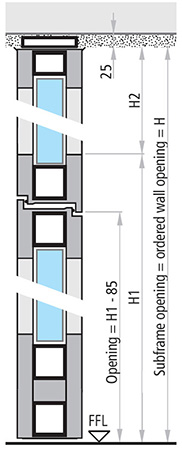

dimensiuni REI 90 si REI 120 cu elemente fixe usa vitrata antifoc din aluminiu NOTA Cu L1 a canatului principal mai mica de 700 mm sau cu L2 a canatului secundar mai mic de 580 mm, inchizatoarele de usa se vor plasa pe partea fara balamale prevenind deschiderea peste 110°. In vederea manipularii, transportului si instalarii plus riscul de a sparge sticla, producatorul isi rezerva dreptul de a executa usi vitrate fixe cu numarul necesar de paneluri. Tocul si/sau distantiere din cadrul fiecarei usi vitrate se vor factura separat. Pentru panouri cu suprafata mai mare de 1.2 m2 se vor aplica costuri suplimentare. Sticla pentru partile fixe nu vine montata. Orice articulatie telescopica pentru reducerea cerintelor dimensionale ce va fi folosita pentru manipulare si transport va fi facturara separat (dimensiunea maxima fara articulatii fiind de 2500 x 3000 mm).

Datorita dimensiunii, amortizorul SR390 (inclus) nu poate fi folosit in combinatie cu inchizatoarele de usa CP2. Folositi sistemul RC2.

ATENTIE Greutatea considerabila a usii vitrate poate ingreunta utilizarea de catre persoanele cu dizabilitati motorii sau persoanele in varsta. Este un aspect important de avut in vedere daca alegeti sa folositi acest produs si/sau sa mentineti canatele in pozitie deschis cu ajutorul electromagnetilor.

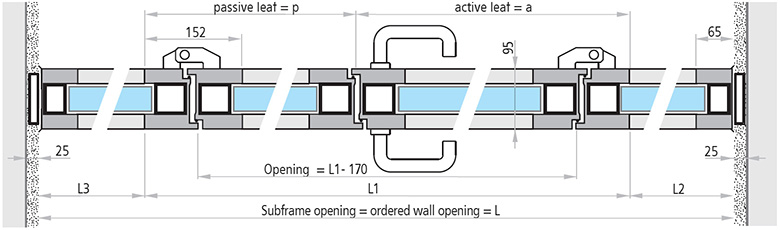

specificatii tehnice canat secundar / canat activ USI VITRATE ANTIFOC REI 90 SI REI 120 CU ELEMENTE FIXE ALUMINIU

INSTALATII ALE USILOR VITRATE ANTIFOC DIN ALUMINIU REI 90 SI REI 120

Inchizatoarele usii vitrate antifoc REI 90 si REI 120 facute din aluminiu sunt facute la comanda ceea ce implica specificarea dimensiunilor in momentul efectuarii comenzii. Este deasemenea important ca


acestea sa fie aplicate pe pereti portanti astfel instalarea sa fie incheiata cu garniturile de etansare necesare

Montaj (1): pe pervazul extern

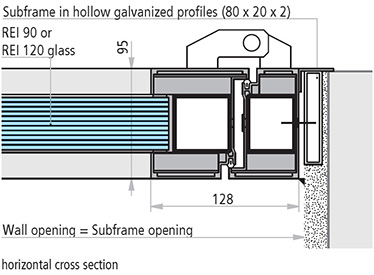

pe pervazul extern sectiune de imbinare orizontala INSTALATII ALE USILOR VITRATE ANTIFOC DIN ALUMINIU REI 90 SI REI 120


pe pervazul extern sectiune de imbinare verticala INSTALATII ALE USILOR VITRATE ANTIFOC DIN ALUMINIU REI 90 SI REI 120

Montaj (2): pe tocul bloc

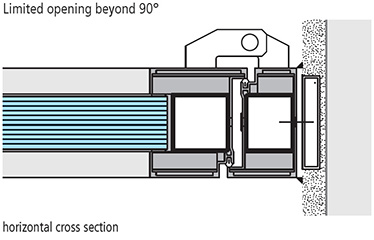

pe tocul bloc sectiune de imbinare orizontala INSTALATII ALE USILOR VITRATE ANTIFOC DIN ALUMINIU REI 90 SI REI 120


pe tocul bloc sectiune de imbinare verticala INSTALATII ALE USILOR VITRATE ANTIFOC DIN ALUMINIU REI 90 SI REI 120

Aplicare (3): montaj pe pervazul intern

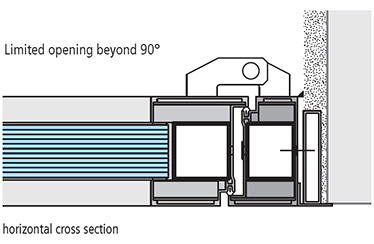

pe pervazul intern sectiune de imbinare orizontala INSTALATII ALE USILOR VITRATE ANTIFOC DIN ALUMINIU REI 90 SI REI 120


pe pervazul intern sectiune de imbinare verticala INSTALATII ALE USILOR VITRATE ANTIFOC DIN ALUMINIU REI 90 SI REI 120

NOTE GENERALE Este importanta folosirea culorilor si a sticlei potrivite pentru usile situate in zone expuse partial la lumina solara sau alte surse de caldura. Tocul nu trebuie expus agentilor atmosferific sub nici o forma. Pentru instructiuni speciale si recomandari cu privire la vitrajul antifoc accesati „Notificari” de pe ultima pagina a sectiunii de accesorii de usa din cadrul acestui website.

Toate drepturile rezervate. Interzis reproducerea (partiala sau integrala) fara autorizare din partea Ninz. Ninz isi rezerva dreptul de a modifica produsul. Instalarea se va face doar de personal calificat. Modificarile se vor face conform indicatiilor din instructiunile de instalare. Pe durata reparatiilor se vor folosi doar piese originale NINZ.
