CE LE DEFINESTE?

Campul de utilizare include spatii de deschidere mari si/sau conditii speciale de folosire dupa dimensiunile specificate. Portile sunt furnizate cu canate din paneluri metalice izolate, imbinate si atasate una in alta prin suruburi, tocuri metalice triplu profilate „L”, goale pe interior, cu finisaje din grund sau nuante RAL si alte accesorii necesare unei functionari corespunzatoare.

Standarde

Portile sunt certificate dupa standardele UNI 9723 conform normelor in vigoare.

Directie de deschidere, tragere

Directia de deschidere trebuie specificata la efectuarea comenzii

directie de deschidere poarta antifoc cu balamale cu 1 sau 2 canate REI 120

NOTA Portile antifoc cer o proiectare care sa respecte dimensiunile si functiile. La locul fiecarei instalari trebuie efectuate masuratori pentru aliniamentul peretilor si gradientul pavimentului. Avand in vedere si greutatea considerabila a portilor trebuie verificata portanta peretilor.

ATENTIE Portile se livreaza pre-asamblate cu un singur canat, lucru de avut in vedere in momentul manevrarii produsului. Clientul isi asuma raspundere deplina pentru consecintele ce se pot ivi folosind poarta pe balamale pe rutele de urgenta.

Compartimentarea elementelor antifoc trebuie facuta corespunzator. Acestea sunt concepute pentru spatii si structuri perfect aliniate si netede. Compartimentarea interioara este dedicata zonelor nesupuse curentilor de aer. Montarea se va face de personal calificat. Pentru aplicatii speciale puteti primi consultanta de la departamentul nostru tehnic.

Poarta pe balama cu un canat, cu toc metalic din profile goale in interior: Poarta pe balama cu un canat, cu toc metalic din profile goale in interior

Poarta pe balama cu 2 canate, cu toc metalic din profile goale in interior: Poarta pe balama cu 2 canate, cu toc metalic din profile goale in interior REI 120

VARIANTA REI 120 CU UN CANAT

Acest tip de poarta pe balama are urmatoarele caracteristici:

Aplicatie

Pe pereti portanti folositi dibluri in cavitati si coltari de otel in afara cavitatii (se va specifica in comanda).

Canatul

Canatul este alcatuit din module de paneluri metalice izolate goale pe interior, fara pervaz jos. Grosimea canatului este de 72 mm. In pachet mai aveti si 2 balamalale extra-rezistente pentru fiecare canat.

Tocul

Confectionat din profile metalice galvanizate in forma de „L”

Balamale

2 balamale extra-rezistente.

Garnisire

Termo-expandabila, cu insertie in pervazul canatului.

Manerul

Cu o forma speciala, confectionat din otel inoxidabil cu maneta dubla cu resort si set de silduri. Greutatea manerului = 1050 mm.

Incuietoarea

Livrata cu butuc inclus in pachet, marcaj CE.

Placa de identificare

Marcaj cu date de referinta aplicat pe pervazul canatului.

Finisaj

Cu strat de grund termostabilizat la cuptor cu 160 grade C, pastel turcoaz deschis (similar to NCS4020-B50G).

Ambalare

Canatul este depozitat in containere metalice de unica folosinta.

Dimensiuni gol de trecere

Min. 1000 X 1750 mm, max. 5000 X 2500 mm, pentru marimi mai mari faceti comanda.

Accesorii obligatorii

1 inchizator per canat, marcaj CE.

Unghi de deschidere maxim

120° cu inchizator de usa si 110° cu arc elicoidal.

Greutate

Greutatea portii este de aprox. 60 kg/m2 din golul de trecere

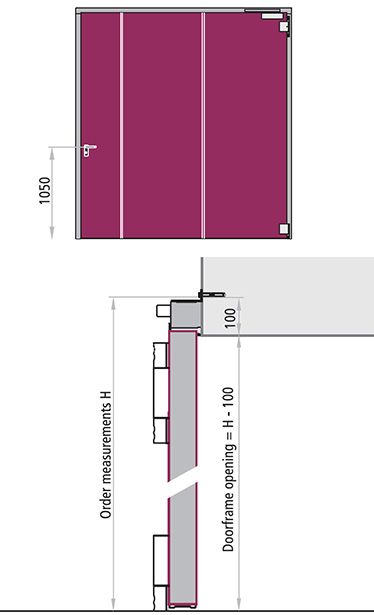

varianta REI 120 cu 1 canat poarta antifoc balama confectionat din profile metalice galvanizate in forma de L Cu o forma speciala, confectionat din otel inoxidabil cu maneta dubla cu resort si set de silduri. Greutatea manerului = 1050 mm

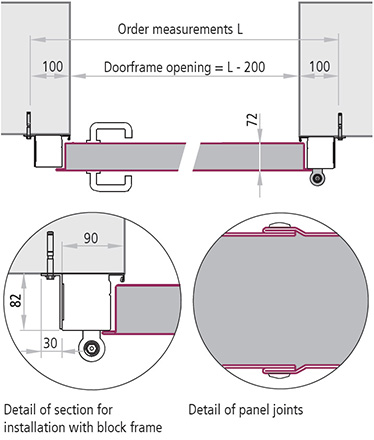

Sectiune verticala pentru montaj de tocuri bloc

detalii sectiune verticala masuri livrare articulatii panel

VARIANTA REI 120 CU DOUA CANATE

Portile cu culisare verticala cu doua canate au urmatoarele caracteristici:

Montaj

In perete, folosind dibluri in cavitati si coltare metalice in afara cavitatii. (se va specifica la efectuarea comenzii).

Canatul

Canatul este alcatuit din module de paneluri metalice izolate, goale pe interior, fara pervaz jos. Grosimea canatului = 72 mm. Sectiuni inegale pot fi livrate la cerere.

Tocul

Confectionat din profile metalice galvanizate in forma de „L”.

Balamale

2 balamale per canat, extra-rezistente.

Garnisire

Termo-expandabila aplicata in pervazul canatului.

Manerul

Cu o forma speciala, confectionat din otel inoxidabil cu maneta dubla cu resort si set de silduri. Inaltime maner = 1050 mm.

Incuietoarea

La canatul principal: cu marcaj CE si butuc. Canatul secundar: zavor cu blocare automata pentru partea superioara si inferioara a canatului.

Placa de identificare

Marcaj cu date de referinta aplicat pe pervazului unuia din canaturi.

Finisaj

Cu strat de grund termostabilizat la 160 grade C, pastel turcoaz deschis (similar NCS4020-B50G).

Ambalare

In containere metalice de unica folosita.

Dimensiuni gol de trecere

Min. 2000 X 1750 mm, max. 5000 X 5000 mm, la comanda pentru marimi mai mari. Minimum division: 1000 mm.

Accesorii obligatorii

1 amortizor per canat si 1 selector de canat pentru inchidere corespunzatoare.

Unghi de deschidere

120° cu inchizator, si 110° cu arc elicoidal.

Greutatea

Greutatea portii este de aprox. 60 kg/m2 din golul de trecere.

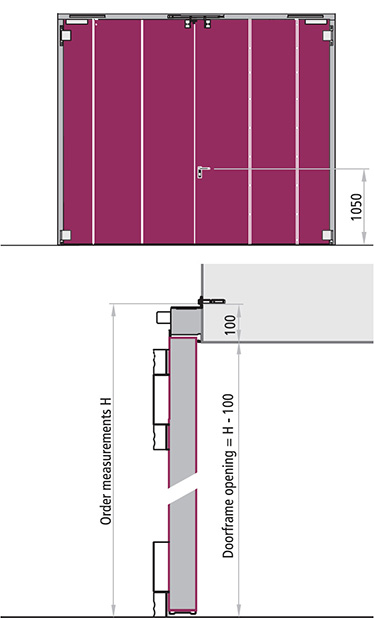

varianta REI 120 cu 2 canate poarta antifoc balamale

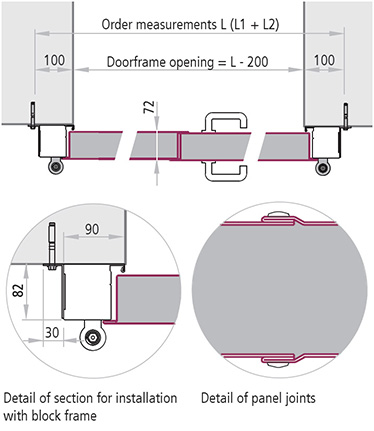

Sectiune verticala pentru montaj de tocuri bloc

sectiune verticala pentru montaj de tocuri bloc masuri necesare poarta antifoc pe balama cu 2 canate REI 120

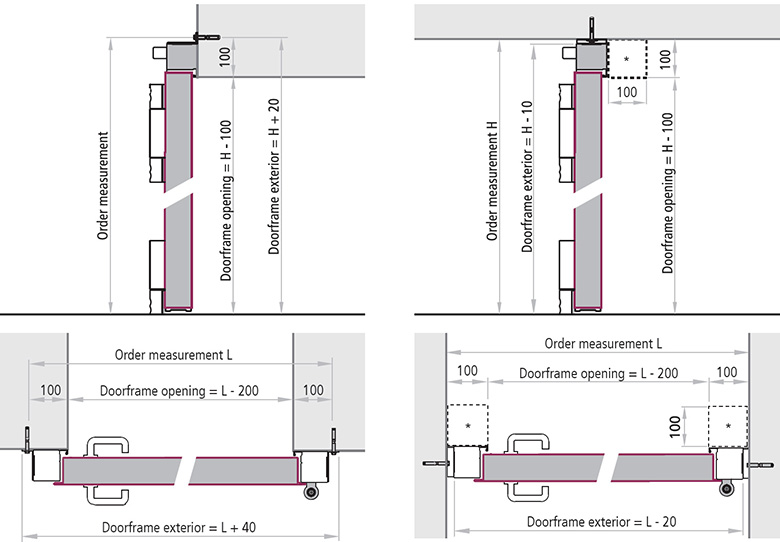

USA CU UN CANAT CU MONTAJ DUPA FALT PE TOCUL BLOC


MONTAJUL PORTII CU UN CANAT PE TOCUL BLOC

masuri necesare pentru montajul portii cu un canat REI 120 dupa falt pe tocul bloc

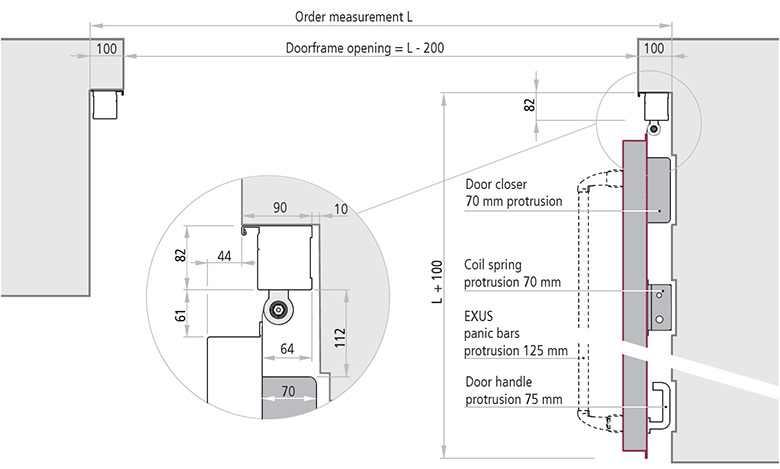

ELEMENTE PORTII CU UN CANAT CU DESCHIDERE DE 90°


*Dupa montarea portii, ridicarea unui paravan este de datoria clientului.

dimensiuni de instalare poarta antifoc cu balama deschidere 90°

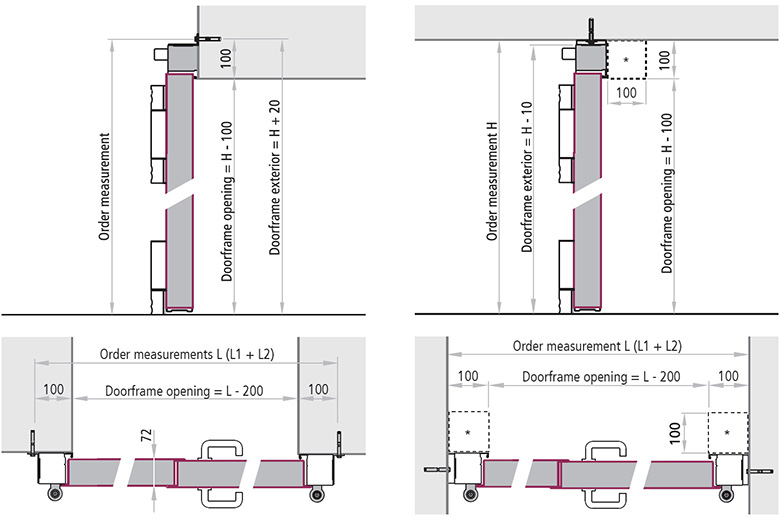

USA CU DOUA CANATE CU MONTAJ DUPA FALT


USA CU DOUA CANATE CU MONTAJ IN FALT

poarta cu 2 canaturi REI 120 montaj dupa falt montaj in falt

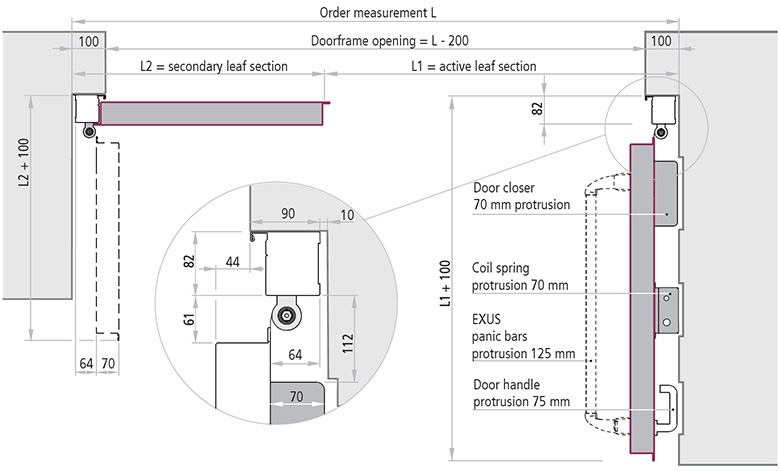

ELEMENTELE PORTII CU 2 CANATE CU DESCHIDERE LA 90°


*Dupa montajul portii ridicarea unui paravan aditional este de datoria clientului.

elemente poarta cu balamale 2 canate REI 120 deschidere 90°

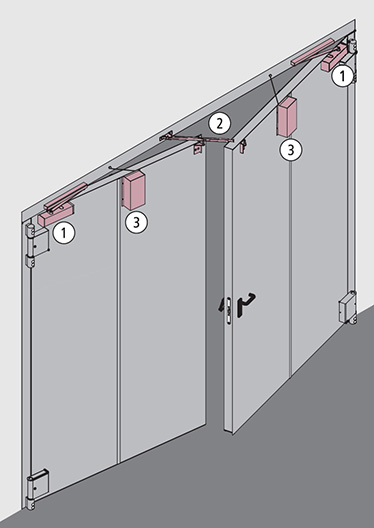

AMORTIZORUL TS93

Inchizatorul (1) cu canel de glisare pentru dimensiuni mari, cu reglarea fortei de deschidere, si vitezei de inchidere. Culoare argintie.

Certificare EC 0432-BPR 0008 EN 1154:1996 + A1:2002

AMORTIZOR SR390

Pentru a asigura inchiderea automata a portilor antifoc cu 2 canate amortizorul este obligatoriu. Astfel, portile cu doua canate sunt furnizate cu un inchizator Dorma SR 390, dotat cu amortizor de soc si toate mecanismele functionale montate vizibil pe toc. Finisaj argintiu galvanizat.

Certificare EC 0432-BPR 0026 EN 1158:1997+A1:2002

ARC ELICOIDAL

Arc elicoidal (3) necesar pentru imbunatatirea inchizatorului la canatele mari pozitionat in partea de sus a portii pe partea cu balamalele (din directia de tragere a portii). Cablul de tensiune este atasat grinzii tocului. Cu finisaj de aceeasi culoare cu a canatului (cu exceptia pieselor de inlocuire).

NOTA Accesoriile necesita asamblare.

AMORTIZORUL TS93 AMORTIZOR SR390 Dorma SR 390 ARC ELICOIDAL

VOPSIRE

Cu vopsea epoxidica anti-coroziva ecologica. Rezistenta minima la testul ceata sare: 300 ore (A.S.T.M. B – 117 – 61). Pelicula anti-coroziva: Pastel turcoaz deschis. Optional: finisaj cu aspect de satin din selectia de culori polimerizate RAL.

Grupa 01 Culoare porti: pastel turcoaz deschis (similar to NCS4020B50G) Culoare porti pastel turcoaz deschis similar to NCS4020B50G

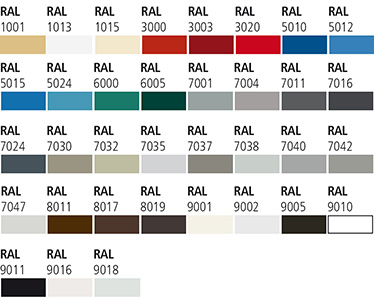

Grupa 02 (Pelicula anti-coroziva + finisaj aspect de satin): Pelicula anti-coroziva + finisaj aspect de satin grupa 02

Curatarea

Pentru curatarea produselor noastre sunt recomandate apa si sapunurile cu pH neutru. Nu folositi agenti de curatare obisnuiti si/sau alti solventi. Nu vom fi raspunzatori de eventualele probleme ce pot aparea ca urmare a nerespectarii acestor instructiuni.

Re-vopsirea

Pentru re-vopsire urmati pasii:

  • sablati si curatati foarte bine orice urma de praf de pe suprafete
  • aplicati un strat de vopsea epoxidica opaca cu 2 componente. Noi va recomandam EPOX nr. 5203 bej 0059 [/three_fourth] fabricat de ALCEA in Milano
  • revopsiti suprafetele cu lacuri sau vopsele la alegere.

vopsire in camp electrostatic

Grupa 03 (Pelicula anti-coroziva + finisaj aspect satin): Grupa 03 pelicula anti-coroziva finisaj aspect satin *Aprobarea mostrei este necesara.

Grupa 04 (Pelicula anti-coroziva + finisaj aspect satin): Grupa 04 Pelicula anti-coroziva finisaj aspect satin

Toate nuantele din gama RAL sunt disponibile cu exceptia : RAL 1018, RAL 5005 si RAL 9007

NOTA Datorita reziduurilor in urma procesului de imprimare, culorile prezentate aici pot sa nu corespunda cu culorile de pe usa. Va rugam vizualizati mostrele RAL sau NCS.

Retusare

La cerere va putem oferi vopsele de retus (nistro/sintetice) in canistre de 1 kg dupa nuanta dorita.

Protectie

Deoarece portile sunt destinate spatiilor interioare trebuie protejate de agentii atmosferici si expunerea la razele solare. Folosirea in exterior necesita vopsele speciale pentru astfel de utilizari (la cerere).

ATENTIE Montajul portilor in mediu extern cere mai multe masuri de prevenire a degradarii produslui, cum ar fi:

  1. Portile se vor proteja de agentii atmosferici. Canatul se poate avaria permanent in cazul inflitratiilor de apa. Instalati burlane si acoperis pentru a va proteja atat produsele noi cat si cele existente.
  2. Evitati folosirea culorilor inchise pentru portile expuse direct la soare. Tabla se poate incalzi incat sa indoaie canatul compromitand functionalitatea portii.
