Bare Antipanica TWIST - Bare antipanica

Finisaje

Accesorii

TWIST

CARACTERISTICI

  • Dispozitiv antipanica, cu o nota clasica dar dintr-o gama moderna, disponibil si in combinatia standard de brate/capace nylon cu bara aluminiu anodizata;
  • Certificat pentru incuietori cu gaura de cilindru de 65 mm pentru usile cu un canat sau canatul activ si de 80 mm pentru canatele pasive;
  • Deschidere reversibila stanga – dreapta;
  • Protuberanta de 100 mm;

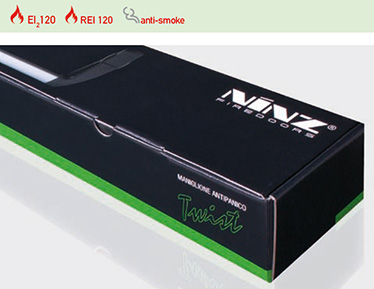

  • KIT complet cu prezentare in cutie negru/verde;
  • Eticheta cu specificatiile produsului;;
  • Varietate de optiuni: bare colorate, manere din inox sau colorate, incuietori cu control de acces, cilindri codati sau sistem de chei master.

dimensiuni bara antipanica TWIST Dispozitiv antipanica, cu o nota clasica dar dintr-o gama moderna, disponibil si in combinatia standard de brate/capace nylon cu bara aluminiu anodizata Certificat pentru incuietori cu gaura de cilindru de 65 mm pentru usile cu un canat sau canatul activ si de 80 mm pentru canatele pasive;


TWIST® TWIST® este marca inregistrata proprietate a Ninz S.p.A.

Disponibil si usilor cu clasificare pentru: KIT complet cu prezentare in cutie negru/verde bare antipanica

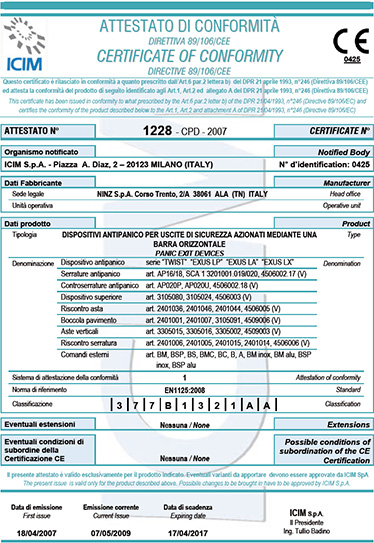

CERTIFICARE

Compatibil cu usile cu un canat sau cu canatul activ sau pasiv al usilor duble cu dimensiune canat de pana la 1350 x 2880 mm cu o greutate de 300 kg/canat.

c

Denumire DISPOZITIV ANTIPANICA TWIST
Producator Ninz S.p.A. Corso Trento, 2/A I-38061 ALA (TN)/ITALIA
An inregistrare marca 08
N° si anul directivei EN 1125:2008
Autorizatie 0425
N° certificat CE 1228-CPD-2007
Clasificare

3   7   7   B   1   3   2   1   A   A

1° 2° 3° 4°   5° 6° 7° 8° 9° 10°

1° Frecventa de utilizare : ridicata 2° Durabilitate: 200,000 cicluri 3° Greutatea usii: peste 200 kg 4° Disponibil pentru: usi antifoc 5° Siguranta: disponibil pentru rutele de evacuare 6° Inalta Highly corrosion resistance 96 h 7° Protectia materialelor: 1000 N 8° Protuberanta barei: pana la 150 mm 9° Mod de activare: impingere bara 10° Disponibil pentru usile cu unul sau doua canate


certificat dispozitiv TWIST

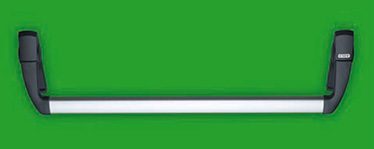

KIT TWIST IN NYLON NEGRU

KIT TWIST IN NYLON NEGRU Dispozitivul antipanica TWIST LP consta intr-o bara orizontala din aluminiu anodizat ce actioneaza bratele de maner atasate mecanismului de control pentru a activa incuietoarea Deschidere reversibila stanga – dreapta Aplicabil usilor cu una sau doua canates Disponibil pentru usile PROGET/UNIVER/REVER si alte usi antipanica;
Bara orizontala este confectionata din aluminiu extrudat anodizat cu o sectiune de imbinare eliptica de 40 x 20 mm si o lungime de 1150 mm Bratele de maner au miezul din otel galvanizat si acoperit cu nylon negru Cele doua mecanisme de control sunt din otel galvanizat cu capace din nylon, din care unul are aplicat marcajul “IESIRE” pentru a indica pozitia incuietorii Broasca antipanica/antifoc se foloseste cu cilindrii profil EURO Controalele externe si placile de montaj sunt din nylon negru iar placa interna este din otel galvanizat.

Descriere Dispozitivul antipanica TWIST LP consta intr-o bara orizontala din aluminiu anodizat ce actioneaza bratele de maner atasate mecanismului de control pentru a activa incuietoarea.

  • Deschidere reversibila stanga – dreapta;
  • Aplicabil usilor cu una sau doua canates;
  • Disponibil pentru usile PROGET/UNIVER/REVER si alte usi antipanica;
  • Bara orizontala este confectionata din aluminiu extrudat anodizat cu o sectiune de imbinare eliptica de 40 x 20 mm si o lungime de 1150 mm;
  • Bratele de maner au miezul din otel galvanizat si acoperit cu nylon negru;
  • Cele doua mecanisme de control sunt din otel galvanizat cu capace din nylon, din care unul are aplicat marcajul „IESIRE” pentru a indica pozitia incuietorii;
  • Broasca antipanica/antifoc se foloseste cu cilindrii profil EURO;
  • Controalele externe si placile de montaj sunt din nylon negru iar placa interna este din otel galvanizat.

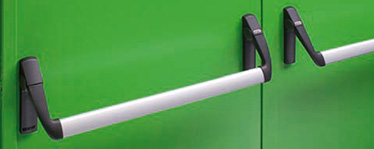

bare antipanica KIT pentru canatul pasiv al usilor duble. Disponibil si pentru alte usi antifoc si multifunctionale KIT-ul contine: 1 broasca antipanica cu gaura de cilindru de 80 mm, 2 mecanisme de control, 2 capace din nylon, 2 brate de maner, 1 bara aluminiu anodizat, 1 zavor cu bolt, 1 sistem de prindere superior, 1 suport unghiular, 1 tija superioara ajustabila, 1 tija inferioara, 1 piesa de inchidere de paviment, 1 ghidaj de brat de legatura, 1 sablon de montaj

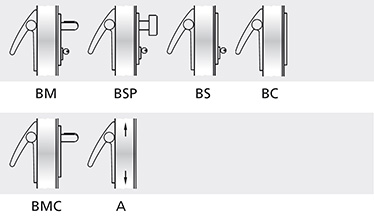

Variatii optionale  Bara din aluminiu vopsita in culori RAL Controale externe BM si BSP sunt din inox lucios Controale externe BM si BSP vopsite in culori din paletarul RAL Mecanis antipanica MAC® 1 cu control de acces Cilindri codati sau sistem de chei master Microswitch si cablu de semnalizare deschidere usa

Variatii optionale

  • Bara din aluminiu vopsita in culori RAL
  • Controale externe BM si BSP sunt din inox lucios
  • Controale externe BM si BSP vopsite in culori din paletarul RAL
  • Mecanis antipanica MAC® 1 cu control de acces
  • Cilindri codati sau sistem de chei master
  • Microswitch si cablu de semnalizare deschidere usa

MODELE DISPONIBILE

KIT pentru usile cu un canat sau canatul activ al usilor duble KIT-ul contine: 1 broasca antipanica cu gaura de cilindru de 65 mm, 1 insertie pentru sistemul de prindere a zavorului, 2 mecanisme de control, 2 capace din nylon, 2 brate de maner din nylon, 1 bara aluminiu anodizat, 1 control extern din nylon, 1 semicilindru cu 3 chei, 1 sablon de montaj, 1 pictograma adeziva (sageata verde), 1 manual de instalare/intretinere.

Nr.articol KIT bara Grosime canat
4204301.031 TW BM* 60 mm
4204301.032 TW BSP 60 mm
4204301.033 TW BS 60 mm
4204301.034 TW BMC 60 mm
4204301.035 TW BC 60 mm

* modele ce pot fi combinate cu mecanismul MAC® 1

KIT pentru canatul pasiv al usilor duble. Disponibil pentru usile antifoc PROGET/UNIVER/REVER si multifunctionale. KIT-ul contine: 1 broasca antipanica cu gaura de cilindru de 80 mm, 2 mecanisme de control, 2 capace din nylon, 2 brate de maner din nylon, 1 bara aluminiu anodizat, 1 zavor cu bolt, 1 piesa de inchdiere de paviment, 1 ghidaj de brat de legatura, 1 sablon de montaj, 1 pictograma adeziva (sageata verde), 1 manual de instalare/intretinere.

Nr. articol KIT bara Usa
4204302.010 TW A PROGET** antifoc si multifunctionala
4204302.011 TW A UNIVER antifoc
4204302.012 TW A REVER si UNIVER multifunctionala

**produs dupa 01.01.2005

KIT pentru canatul pasiv al usilor duble. Disponibil si pentru alte usi antifoc si multifunctionale KIT-ul contine: 1 broasca antipanica cu gaura de cilindru de 80 mm, 2 mecanisme de control, 2 capace din nylon, 2 brate de maner, 1 bara aluminiu anodizat, 1 zavor cu bolt, 1 sistem de prindere superior, 1 suport unghiular, 1 tija superioara ajustabila, 1 tija inferioara, 1 piesa de inchidere de paviment, 1 ghidaj de brat de legatura, 1 sablon de montaj, 1 pictograma adeziva (sageata verde), 1 manual de instalare/intretinere.

Nr. articol KIT bara Usa
4204305.004 TW A Alte usi multifunctionale
