SLASH

CARACTERISTICI

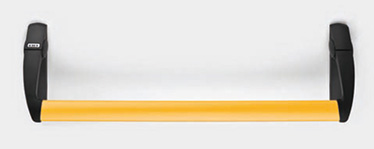

  • Dispozitiv antipanica ce se evidentiaza prin designul specific si forma rotunda a capacelor. Pe langa un plus de estetica acest detaliu ajuta la prevenirea accidentelor in timpul manipularii;
  • Disponibil in diferite culori si finisaje, bare si capace din inox sau capace din aluminiu cromat cu bara din aluminiu anodizat, sau in combinatia clasia de capace din nylon cu bara din aluminiu anodizat;
  • Certificat pentru broaste cu distanta inter-axiala de 65 mm pentru usile cu un canat sau canat activ si distanta inter-axiala de 80 mm pentru canatele pasive;
  • Deschidere reversibila dreapta – stanga;
  • Protuberanta de 75 mm;
  • KIT complet propus in cutie negru/oranj;
  • Eticheta cu caracteristicile produsului;
  • Gama variata de optiuni: bara colorata, manere colorate sau din inox, mecanism de incuitoare cu control de acces, cilindri codati sau sistem cheie master.

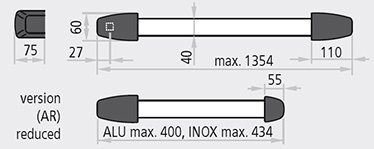

dimensiuni bara antipanica SLASH Disponibil in diferite culori si finisaje, bare si capace din inox sau capace din aluminiu cromat cu bara din aluminiu anodizat, sau in combinatia clasia de capace din nylon cu bara din aluminiu anodizat Certificat pentru broaste cu distanta inter-axiala de 65 mm pentru usile cu un canat sau canat activ si distanta inter-axiala de 80 mm pentru canatele pasive Deschidere reversibila dreapta stanga Protuberanta de 75 mm;
KIT complet propus in cutie negru/oranj;


SLASH® logo bara antipanica marca inregistrata a Ninz S.p.A. SLASH® marca inregistrata a Ninz S.p.A.

Disponibil si usilor cu clasificarile: KIT SLASH complet propus in cutie negru/oranj bare antipanica

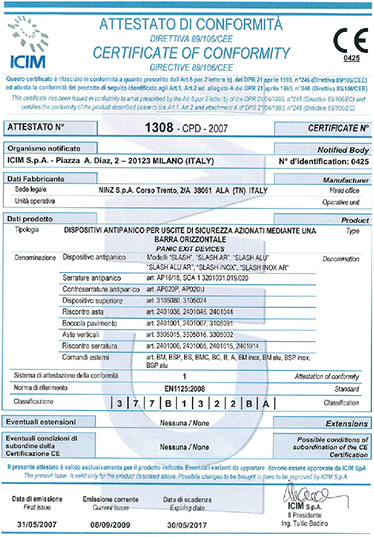

CERTIFICARE

Disponibil pentru usile cu un canat si pentru canatul pasiv/activ al usilor duble cu dimensiuni de 1350 x 2880 mm/canat cu o greutate maxima de 300 kg/canat.

Denumire DISPOZITIV ANTIPANICA SLASH
Producator Ninz S.p.A. Corso Trento, 2/A I-38061 ALA (TN)/ITALIA
An inregistrare marca 08
N° si anul directivei EN 1125:2008
Autorizatie 0425
N° certificarii CE 1308-CPD-2007
Clasificare

3   7   7   B   1   3   2   2   B   A

1° 2° 3° 4°   5° 6° 7° 8° 9° 10°

1° Frecventa de utilizare: ridicata 2° Durabilitate: 200,000 cicluri 3° Greutate usa: peste 200 kg 4° Compatibila la usile antifoc 5° Siguranta: potrivit rutelor de evacuare 6° Rezistenta anticoroziva 96 h 7° Protectia materialelor 1000 N 8° Protuberanta barei: pana la 100 mm 9° Mod activare: touch bar 10° Disponibil si la usile cu una sau doua canate


certificat dispozitiv SLASH Denumire DISPOZITIV ANTIPANICA SLASH
Producator Ninz S.p.A. Corso Trento, 2/A I-38061 ALA (TN)/ITALIA
An inregistrare marca 08 N° si anul directivei EN 1125:2008 Autorizatie 0425 N° certificarii CE 1308-CPD-2007 Clasificare 3   7   7   B   1   3   2   2   B   A

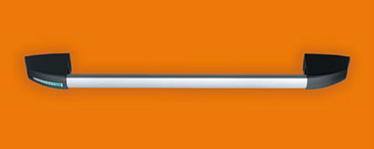

KIT SLASH IN NYLON

kit SLASH in nylon bare antipanica Descriere Dispozitivul antipanica SLASH consta intr-o bara transversala din aluminiu anodizat si un tub conector intern ce actioneaza asupra mecanismului de control pentru a activa zavorul. Deschidere reversibila dreapta stanga Aplicabil usilor cu una sau doua canate Disponibil pentru usile PROGET/UNIVER/REVER si alte usi antipanica Bara transversala este din aluminiu anodizat extrudat cu o sectiune de imbinare eliptica de 40 x 20 mm si o lungime de 1150 mm Mecanismele de control sunt din otel galvanizat cu capace din nylon din care unul are aplicat marcaj “IESIRE” pentru a specifica pozitia incuietorii
 Controlale externe si placile de montaj sunt din nylon placa interna din otel galvanizat.

Descriere Dispozitivul antipanica SLASH consta intr-o bara transversala din aluminiu anodizat si un tub conector intern ce actioneaza asupra mecanismului de control pentru a activa zavorul.

  • Deschidere reversibila dreapta – stanga;
  • Aplicabil usilor cu una sau doua canate;
  • Disponibil pentru usile PROGET/UNIVER/REVER si alte usi antipanica;
  • Bara transversala este din aluminiu anodizat extrudat cu o sectiune de imbinare eliptica de 40 x 20 mm si o lungime de 1150 mm;
  • Mecanismele de control sunt din otel galvanizat cu capace din nylon, din care unul are aplicat marcaj „IESIRE” pentru a specifica pozitia incuietorii;
  • Controlale externe si placile de montaj sunt din nylon, placa interna din otel galvanizat.

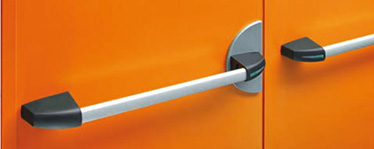

bare antipanica kit SLASH pentru canatul pasiv al usilor duble1 broasca antipanica cu gaura de cilindru de 80 mm, 2 mecanisme de control, 2 capace din nylon, 1 bara transversala din aluminiu anodizat cu tub conector si distantier, 1 zavor cu bolt,

variatii optionale bara aluminiu vopsita in culori din gama RAL Controale externe BM si BSP din inox Controale externe BM si BSP in culori din gama RAL  Mecanism antipanica MAC® 1 cu control de acces Cilindri codati sau sistem de chei master Microswitch si cablu de semnalizare pentru inchidere usa

Variatii optionale

  • Bara aluminiu vopsita in culori din gama RAL
  • Controale externe BM si BSP din inox
  • Controale externe BM si BSP in culori din gama RAL
  • Mecanism antipanica MAC® 1 cu control de acces
  • Cilindri codati sau sistem de chei master
  • Microswitch si cablu de semnalizare pentru deschidere usa

MODELE DISPONIBILE

KIT pentru usi cu un canat sau canatul activ al usilor duble KIT-ul contine: 1 broasca antipanica cu gaura de cilindru de 65 mm holes, 1 insertie pentru sistemul de prindere al zavorului, 2 mecanisme de control, 2 capace din nylon, 1 bara transversala din aluminiu anodizat cu tub conector si distantiere, 1 placa de acoperire din nylon in culoarea RAL 9006 cu placa interna, 1 control extern din nylon, 1 semicilindru cu 3 chei, 1 sablon de montaj, 1 pictograma adeziva (sageata verde), 1 manual de instalare/intretinere.

Nr. articol KIT bara Grosime canat
4204301.036 SL BM* 60 mm
4204301.037 SL BSP 60 mm
4204301.038 SL BS 60 mm
4204301.039 SL BMC 60 mm
4204301.040 SL BC 60 mm

* modele care pot fi combinate mecanismul de blocare MAC® 1

KIT pentru canatul pasiv al usilor duble. Disponibil pentru usile antifoc PROGET/UNIVER/REVER si multifunctionale. KIT-ul contine: 1 broasca antipanica cu gaura de cilindru de 80 mm, 2 mecanisme de control, 2 capace din nylon, 1 bara transversala din aluminiu anodizat cu tub conector si distantier, 1 zavor cu bolt, 1 piesa de inchidere de paviment, 1 ghidaj de brat de legatura (cu exceptia REVER si UNIVER MULTI-PURPOSE), 1 sablon de montaj, 1 pictograma adeziva (sageata verde), 1 manual de instalare/intretinere.

Nr. articol KIT bara Usa
4204302.013 SL A PROGET** antifoc si multifunctionala
4204302.014 SL A UNIVER antifoc
4204302.015 SL A REVER si UNIVER multifunctionala
4204302.016 SL AR PROGET** antifoc si multifunctionala
4204302.017 SL AR UNIVER antifoc
4204302.018 SL AR REVER si UNIVER multifunctionala

AR (redus) pentru canatele pasive cu o latime a FM L2<= 500mm **produs dupa 01.01.2005

KIT pentru canatul pasiv al usilor duble. Disponibil si pentru alte usi multifunctionale. KIT-ul contine: 1 broasca antipanica cu gaura de cilindru de 80 mm, 2 mecanisme de control, 2 capace din nylon, 1 bara transversala din aluminiu anodizat cu tub conector si distantier, 1 zavor cu bolt, sistem de prindere superior, 1 suport unghiular, 1 tija ajustabila superioara, 1 tija inferioara, 1 piesa de inchidere de paviment, 1 ghidaj de brat de legatura, 1 sablon de montaj, 1 pictograma adeziva (sageata verde), 1 manual de instalare/intretinere.

Nr. articol KIT bara Usa
4204305.005 SL A Alte tipuri de usi multifunctionale
4204305.006 SL AR Alte tipuri de usi multifunctionale

AR (redus) pentru canatele pasive cu o latime FM L2 <= 500mm

KIT SLASH DIN ALUMINIU

Descriere Bara antipanica SLASH ALU consta intr-o bara transversala din aluminiu anodizat cu un conector intern ce actioneaza mecanismele de control pentru a activa incuietoarea Deschidere reversibila dreapta stanga Aplicabila usilor una sau doua canate Disponibil pentru usile PROGET/UNIVER/REVER si altor tipuri de usi antipanica Bara transversala este confectionata din aluminiu extrudat anodizat cu o sectiune de imbinare eliptica 40 x 20 mm si o lungime de 1150 mm Mecanismele de control sunt din otel galvanizat cu capace din nylon, din care unul este prevazut cu marcajul “IESIRE” pentru a indicat pozitia incuietorii Mecanismul antipanica/antifoc este pentr cilindrii profil EURO Controalele externe constau intr-un maner tip “U” sau tip buton din inox AISI 304 si o placa de montaj din aliaj de aluminiu cromat Capacele si sildurile sunt cromate trivalent /></p>
</p>
<p><strong class=Descriere Bara antipanica SLASH ALU consta intr-o bara transversala din aluminiu anodizat cu un conector intern ce actioneaza mecanismele de control pentru a activa incuietoarea.

  • Deschidere reversibila dreapta – stanga;
  • Aplicabila usilor una sau doua canate;
  • Disponibil pentru usile PROGET/UNIVER/REVER si altor tipuri de usi antipanica;
  • Bara transversala este confectionata din aluminiu extrudat anodizat cu o sectiune de imbinare eliptica 40 x 20 mm si o lungime de 1150 mm;
  • Mecanismele de control sunt din otel galvanizat cu capace din nylon, din care unul este prevazut cu marcajul „IESIRE” pentru a indicat pozitia incuietorii;
  • Mecanismul antipanica/antifoc este pentr cilindrii profil EURO;
  • Controalele externe constau intr-un maner tip „U” sau tip buton din inox AISI 304 si o placa de montaj din aliaj de aluminiu cromat;
  • Capacele si sildurile sunt cromate trivalent in conformitate cu directivele ROSH.

KIT pentru canatul pasiv al usilor duble bare antipanica 1 broasca antipanica cu gaura de cilindru de 80 mm, 2 mecanisme de control, 2 capace din aluminiu cromat, 1 bara din aluminiu anodizat cu tub conector si distantier, 1 zavor cu bolt superior, 1 piesa de inchidere de paviment, 1 ghidaj de brat de legatura

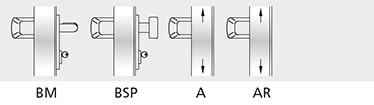

Variatii optionale  Bara din aluminiu in culori din gama RAL Broasca antipanica MAC® 1 cu control de acces Cilindri codati sau sistem de chei master  Microswitch si cablu de semnalizare de deschidere

Variatii optionale

  • Bara din aluminiu in culori din gama RAL
  • Broasca antipanica MAC® 1 cu control de acces
  • Cilindri codati sau sistem de chei master
  • Microswitch si cablu de semnalizare de deschidere

MODELE DISPONIBILE

KIT pentru usile cu un canat sau canatul activ al usilor duble. KIT-ul contine: 1 broasca antipanica cu gaura de cilindru de 65 mm, 1 insertie pentru sistemul de prindere al zavorului, 2 mecanisme de control, 2 capace din aluminiu cromate, 1 bara din aluminiu anodizat cu tub conector si distantier, 1 placa de acoperire din nylon cu placa interna, 1 control din inox/aluminiu, 1 semicilindru cu 3 chei, 1 sablon de montaj, 1 pictograma adeziva (sageata verde), manual de instalare/intretinere.

Nr. articol KIT bara Grosime canat
4204301.041 SL ALU BM* 60 mm
4204301.042 SL ALU BSP 60 mm

* modele ce pot fi combinate cu mecanismul MAC® 1

KIT pentru canatul pasiv al usilor duble. Disponibil usilor antifoc PROGET/UNIVER/REVER si usilor multifunctionale. KIT-ul contine: 1 broasca antipanica cu gaura de cilindru de 80 mm, 2 mecanisme de control, 2 capace din aluminiu cromat, 1 bara din aluminiu anodizat cu tub conector si distantier, 1 zavor cu bolt superior, 1 piesa de inchidere de paviment, 1 ghidaj de brat de legatura (cu exceptia usilor multifunctionale REVER si UNIVER), 1 sablon de montaj, 1 pictograma adeziva (sageata verde), 1 manual de instalare/intretinere.

Nr. articol KIT bara Usa
4204302.019 SL ALU A PROGET** antifoc si multifunctionala
4204302.020 SL ALU A UNIVER antifoc
4204302.021 SL ALU A REVER si UNIVER multifunctionala
4204302.022 SL ALU AR PROGET** antifoc si multifunctionala
4204302.023 SL ALU AR UNIVER antifoc
4204302.024 SL ALU AR REVER si UNIVER multifunctionala

AR (redus) pentru canatele pasive cu o latime FM L2 <= 500mm **produs dupa 01.01.2005

KIT pentru canatul pasiv al usilor duble. Disponibil si pentru alte tipuri de usi multifunctionale KIT-ul contine: 1 broasca antipanica cu gaura de cilindru de 80 mm, 2 mecanisme de control, 2 capace din aluminiu cromat, 1 bara din aluminiu anodizat cu tub conector si distantier, 1 zavor cu bolt, 1 sistem de prindere superior, 1 suport unghiular metalic, 1 tija ajustabila superioara, 1 tija inferioara, 1 piesa de inchidere de paviment, 1 ghidaj de brat de legatura, 1 sablon de montaj, 1 pictograma adeziva (sageata verde), 1 manual de instalare/intretinere.

Nr. articol KIT bara Usa
4204305.007 SL ALU A Alte tipuri de usi multifunctionale
4204305.008 SL ALU AR Alte tipuri de usi multifunctionale

AR (redus) pentru canatele pasive cu o latime de FM L2 <= 500mm

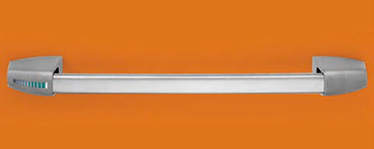

KIT SLASH DIN INOX

Descriere Bara antipanica din inox SLASH consta intr-o bara transversala din inox cu un tub conector ce actioneaza mecanismul de control pentru a activa sistemul de blocare. Rezistenta optima la socuri si agenti corozivi Nota estetica avangardista Fixare sigura a capacelor Deschidere revesibila dreapta – stanga Aplicabila usilor cu una sau doua canate Disponibil usilor PROGET/UNIVER/REVER si altor usi antipanica Bara transversala este confectionata din inox AISI 304 cu o sectiunea de imbinare eliptica de 40 x 20 mm, cu o lungime de 1150 mm si echipat cu un tub conector Mecanismele de control sunt din otel galvanizat cu capace din inox AISI 304, din care unul este prevazut cu un marcaj verde pentru a indica partea incuietorii Broasca anifoc/antipanica este compatibila cu cilindrii profil EURO Controalele externe si placile de montaj aferente sunt din inox AISI 304 si placa interna este confectionata din otel galvanizat.

Descriere Bara antipanica din inox SLASH consta intr-o bara transversala din inox cu un tub conector ce actioneaza mecanismul de control pentru a activa sistemul de blocare.

  • Rezistenta optima la socuri si agenti corozivi;
  • Nota estetica avangardista;
  • Fixare sigura a capacelor;
  • Deschidere revesibila dreapta – stanga;
  • Aplicabila usilor cu una sau doua canate;
  • Disponibil usilor PROGET/UNIVER/REVER si altor usi antipanica;
  • Bara transversala este confectionata din inox AISI 304 cu o sectiunea de imbinare eliptica de 40 x 20 mm, cu o lungime de 1150 mm si echipat cu un tub conector;
  • Mecanismele de control sunt din otel galvanizat cu capace din inox AISI 304, din care unul este prevazut cu un marcaj verde pentru a indica partea incuietorii;
  • Broasca antifoc/antipanica este compatibila cu cilindrii profil EURO;
  • Controalele externe si placile de montaj aferente sunt din inox AISI 304 si placa interna este confectionata din otel galvanizat.

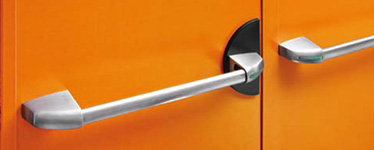

KIT pentru canatul pasiv al usilor duble  1 broasca antipanica cu gaura de cilindru de 80 mm, 2 mecanisme de control 2 capace din inox, 1 bara din inox cu tub conector si distantier, 1 zavor cu bolt, 1 sistem de prindere superior, 1 suport unghiular, 1 tija ajustabila superioara, 1 tija inferioara

Variatii optionale Broasca antipanica MAC® 1 cu control de acces Cilindri codati sau sistem de chei master Microswitch si cablu de semnalizare deschidere usa

Variatii optionale

  • Broasca antipanica MAC® 1 cu control de acces
  • Cilindri codati sau sistem de chei master
  • Microswitch si cablu de semnalizare deschidere usa

MODELE DISPONIBILE

KIT pentru usile cu un canat sau canatul activ al usilor duble. KIT-ul contine: 1 broasca reversibila cu gaura de cilindru de 65 mm, 1 insertie pentru sistemul de prindere al zavorului, 2 mecanisme de control din inox, 2 capace din inox, 1 bara din inox cu tub conector si distantier, 1 placa de acoperire din nylon cu placa interna, 1 control extern din inox, 1 semicilindru cu 3 chei, 1 sablon de montaj, 1 pictograma adeziva (sageata verde), 1 manual de instalare/intretinere.

Nr. articol KIT bara Grosime canat
4204301.043 SL inox BM* 60 mm
4204301.044 SL inox BSP 60 mm

* modele care pot fi combinate cu mecanismul de blocare MAC® 1

KIT pentru canatul pasiv al usilor duble. Disponibil pentru usile antifoc PROGET/UNIVER/REVER si usi multifunctionale. KIT-ul contine: 1 broasca antipanica cu gaura de cilindru de 80 mm, 2 mecanisme de control, 2 capace din inox, 1 bara din inox cu tub conector si distantier, 1 zavor cu bolt, 1 piesa de inchidere de paviment, 1 ghidaj de brat de legatura (cu exceptie pentru REVER si UNIVER multifunctionale), 1 sablon de montaj, 1 pictograma adeziva (sageata verde), 1 manual de instalare/intretinere.

Nr. articol KIT bara Usa
4204302.025 SL inox A PROGET** antifoc si multifunctionala
4204302.026 SL inox A UNIVER antifoc
4204302.027 SL inox A REVER si UNIVER multifunctionala
4204302.028 SL inox AR PROGET** antifoc si multifunctionala
4204302.029 SL inox AR UNIVER antifoc
4204302.030 SL inox AR REVER si UNIVER multifunctionala

AR (redus) pentru canatele pasive cu o latime de FM L2 <= 500mm ** produs dupa 01.01.2005

KIT pentru canatul pasiv al usilor duble. Disponibil si altor tipuri de usi multifunctionale. KIT-ul contine: 1 broasca antipanica cu gaura de cilindru de 80 mm, 2 mecanisme de control 2 capace din inox, 1 bara din inox cu tub conector si distantier, 1 zavor cu bolt, 1 sistem de prindere superior, 1 suport unghiular, 1 tija ajustabila superioara, 1 tija inferioara, 1 piesa de inchidere de paviment, 1 ghidaj de brat de legatura, 1 sablon de montaj, 1 pictograma adeziva (sageata verde), 1 manual de instalare/intretinere.

Nr. articol KIT bara Usa
4204305.009 SL inox A Alte tipuri de usi multifunctionale
4204305.010 SL inox AR Alte tipuri de usi multifunctionale

AR (redus) pentru utilizarea pe canatele pasive cu o latime FM L2 <= 500mm

COMPONENTE CERTIFICATE

Toate barele antipanica NINZ sunt livrate in kituri complete pentru a asigura certificarea CE a produsului in conformitate cu directivele EN 1125:2008.


Urmatoarele exemple prezinta structura unei bare antipanica ce intra in conformitate cu mostra certificata.

structura bara antipanica pentru usa cu un canat
COMPONENTE CERTIFICATE Toate barele antipanica NINZ sunt livrate in kituri complete pentru a asigura certificarea CE a produsului in conformitate cu directivele EN 1125:2008 Urmatoarele exemple prezinta structura unei bare antipanica ce intra in conformitate cu mostra certificata

structura bara antipanica pentru usa cu doua canate Toate barele antipanica NINZ sunt livrate in kituri complete pentru a asigura certificarea CE a produsului in conformitate cu directivele EN 1125:2008 Urmatoarele exemple prezinta structura unei bare antipanica ce intra in conformitate cu mostra certificata

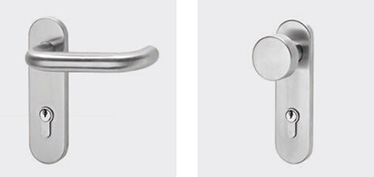

CONTROALE EXTERNE DIN INOX

Toate KIT-urile din nylon (exceptie pentru usile cu vitraj) se vor livra cu controale externe din inox BM si BSP.


Toate KIT-urile din nylon (exceptie pentru usile cu vitraj) se vor livra cu controale externe din inox BM si BSP BM din inox                  BSP din inox lucios

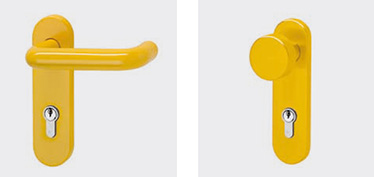

CONTROALE EXTERNE DIN PLASTIC COLORAT

KIT-urile din nylon (exceptie fac usile vitrate) pot fi livrate cu controale externe BM si BSp din polipropilena.

culori disponibile RAL 1023 7016 7035 9006 9010


KIT-urile din nylon (exceptie fac usile vitrate) pot fi livrate cu controale externe BM si BSp din polipropilena. controale externe din plastic colorat>
<span>BMC de culoare RAL1023 </span>
<span>BSPC de culoare RAL1023</span>
				</div><div class='clear'></div></p>
</p>
<div class='one_half'>
					<h3 class=BARA TRANSVERSALA VOPSITA

Toate KIT-urile (cu exceptia celor cu bara din inox) pot fi livrate cu o bara transversala din aluminiu vopsita in culori din paletarul RAL la alegere.


Toate KIT-urile (cu exceptia celor cu bara din inox) pot fi livrate cu o bara transversala din aluminiu vopsita in culori din paletarul RAL la alegere

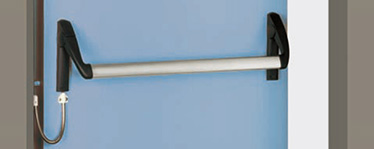

MODEL “E” CU MICROSWITCH

Toate KIT-urile pot frate cu microswitch integrat in mecanismul de indicare a deschiderii usii, situat pe partea cu balamalele. Cablul si mansonul pentru conexiunea electrica dintre bara antipanica si perete sunt incluse.


MODEL “E” CU MICROSWITCH Toate KIT-urile pot frate cu microswitch integrat in mecanismul de indicare a deschiderii usii, situat pe partea cu balamalele. Cablul si mansonul pentru conexiunea electrica dintre bara antipanica si perete sunt incluse

SISTEM DE CONTROL DE ACCES “MAC® 1”

Toate KIT-urile cu comenzi externe BM (cu exceptia usilor vitrate) pot include o broasca antipanica cu functie de control de acces. Aceasta optiune include un mecanism de incuietoare MAC® 1 si un control extern cu semnalizare LED. Mecanismul MAC® 1 nu este reversibil, fiind necesara specificarea directiei de deschidere a usii.

SPECIFICATII TEHNICE

  • Sursa de alimentare 12-24 Vdc, 12-24 Vac
  • Absorbtie de 250 mA cu un maxim de 500 mA
  • Temporizator integrat, setat din fabrica la 30 secunde
  • Posibilitatea sursei de alimentare continue (dezactivata in timpul zilei)

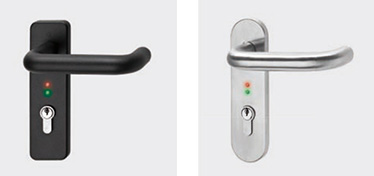

mecanism de incuietoare MAC® 1 si un control extern cu semnalizare LED. Mecanismul MAC® 1 nu este reversibil, fiind necesara specificarea directiei de deschidere a usii SPECIFICATII TEHNICE Sursa de alimentare 12-24 Vdc, 12-24 Vac Absorbtie de 250 mA cu un maxim de 500 mA Temporizator integrat, setat din fabrica la 30 secunde Posibilitatea sursei de alimentare continue (dezactivata in timpul zilei) Maner din nylon cu LED                  Maner din inox cu LED

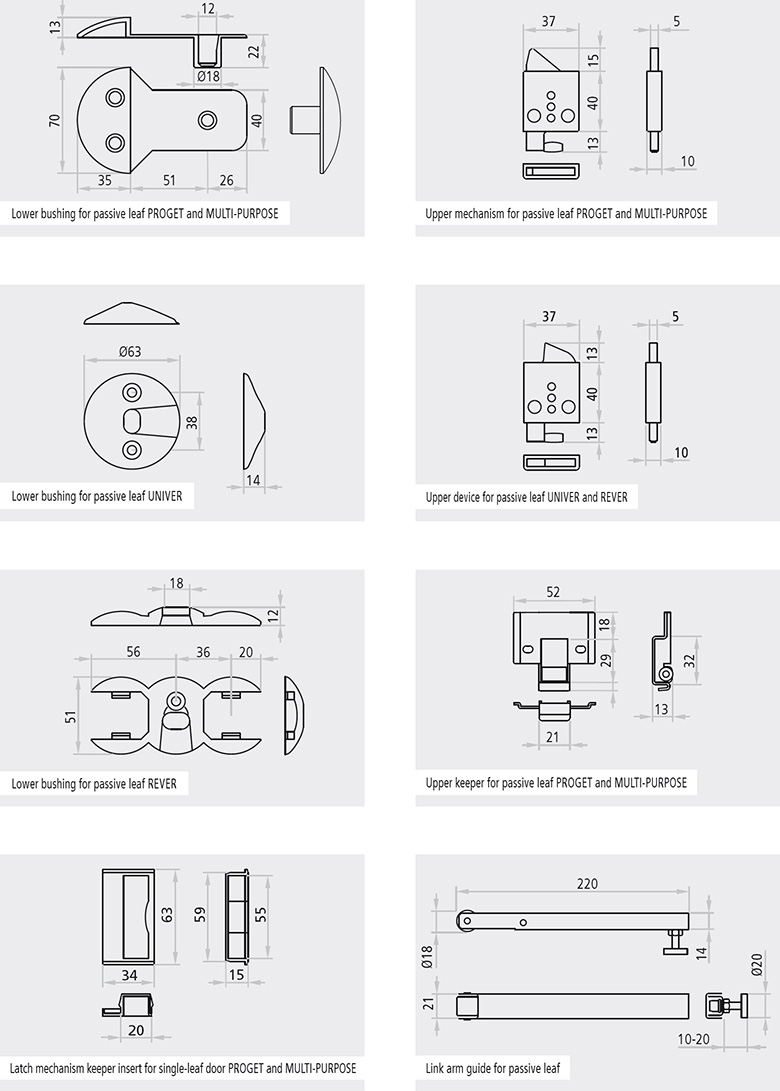

Nr. articol Descriere
3201001.016 Mecanism de blocare pentru usile cu un canat sau pentru canatul active (AP 16/18)
3201001.024 Zavor de siguranta pentru canatul pasiv (AP 020 P)
3201001.008 Zavor de siguranta pentru canatul pasiv UNIVER MULTIFUNCTIONAL si REVER (AP 020 U)
3201001.041 Mecanism de blocare MAC® 1 SX (deschidere stanga)< /td>
3201001.042 Mecansim de blocare MAC® 1 DX (deschidere dreapta)
2401001.001 Piesa de inchidere de inferioara pentru canatul pasiv PROGET si MULTIFUNCTIONALE
3105019.001 Piesa de inchidere inferioara pentru canatul pasiv UNIVER
3105020.001 Piesa de inchidere pentru canatul pasiv REVER
2401006.001 Insertie pentru sistemul de prindere de zavor al usilor cu un canat PROGET si MULTIFUNCTIONALE
3105080.001 Dispozitiv superior pentru canatul pasiv al usilor PROGET si MULTIFUNCTIONALE
3105024.001 DIspozitiv superior pentru canatul pasiv al usilor UNIVER si REVER
2401046.001 Sistem de prindere superior pentru canatul pasiv al usilor PROGET si MULTIFUNCTIONALE
3305001.001 Ghidaj pentru bratul de legatura al canatului pasiv

4506006  Sistem de prindere a zavorului pentru usile cu un canat

3105099 Piesa de inchidere pentru canatul pasiv

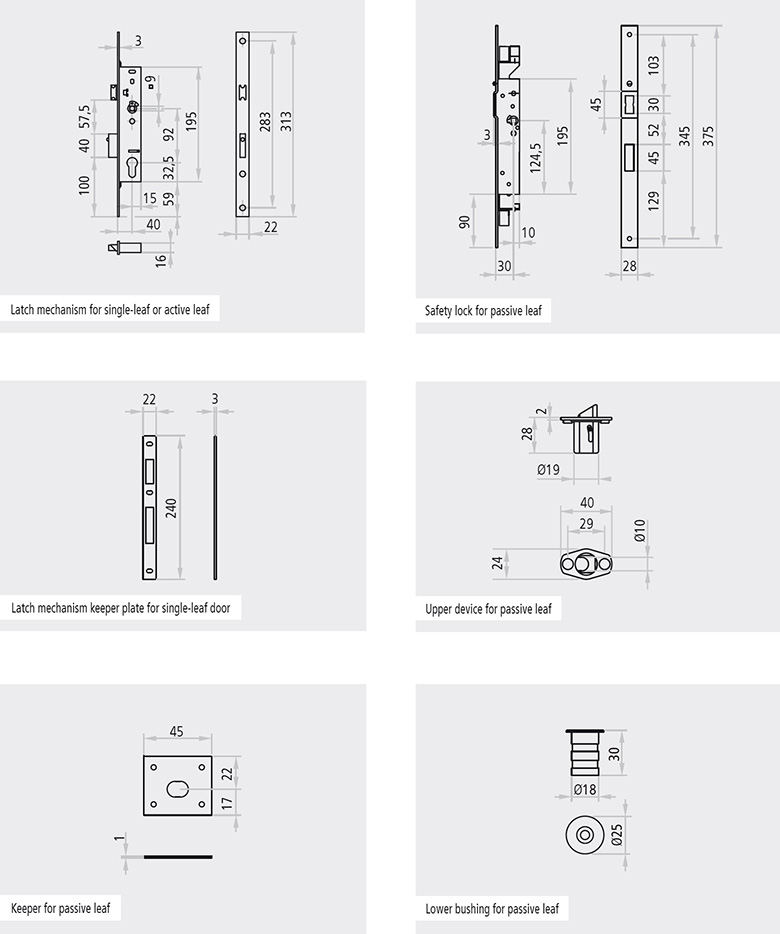

Nr. articol Descriere
4506002.17 Mecanism de blocare al usilor cu un singur canat sau pentru canatul activ
4506002.18 Broasca de siguranta pentru canatul pasiv
4506006 Sistem de prindere canat
3105000 Dispozitiv si sistem de prindere superior pentru canatul pasiv
3105099 Piesa de inchidere pentru canatul pasiv

3105000 descriere Dispozitiv si sistem de prindere superior pentru canatul pasiv

INFORMATII IMPORTANTE

Elementele de siguranta alte barelor antipanica sunt fundamentale standardului EN 1125:2008 deoarece directivele nu permit nici o modificare, cu exceptia celor descries in manualul de instalare si de intretinere.

Toate instructiunile de instalare pentru barele antipanica NINZ® include si elemente testate si acceptate pentru folosire cu dispozitivul antipanica si pot fi livrate separat.

Nu sunt permise modificari ale sistemului certificat si fiecare componenta trebuie pastrata in forma initiala.

Folosirea componentelor cu alte destinatii decat cele prevazute este interzisa.

Toate componentele furnizate trebuie montate si asamblate de personal calificat, conform instructiunilor de instalare.


Barele antipanica sunt fabricate in conformitate cu normele europene si ofera un grad inalt de siguranta personala si protectie adecvata materialelor cat timp sunt asamblate si pe usi si tocuri de usi mentinute in conditii corespunzatoare.

Montajul trebuie efectuat doar de personal calificat si in stricta conformitate cu instructiunile producatorului.

Odata cu finalizarea montajului trebuie instalat si un dinamometru pentru a masura forta necesara barei transversale pentru a elibera mecanismul de blocare, rezultatele notandu-se in registrul de intretinere.

Instructiunile se vor arhiva de catre administratorul firmei.
