EXUS

CARACTERISTICI

  • Un nou design si un concept tehnologic avangardist;
  • Disponibil in diverse culori si combinatii de finisaje: bare si manere lustruite din otel inoxidabil, manere din aluminiu cromat si manere din aluminiu anodizat, sau clasica combinatie de manere din nylon cu bara din aluminiu anodizat;
  • Certificat pentru inserare de cilindri cu gauri de 40 sau 65 mm, pentru canate active sau simple, cu deschideri de 30 or 80 mm pentru canatele pasive si panou cu rotatie de pana la 45°;
  • Incuierea cu cheie este posibila si pe partea cu bara de iesire;
  • Deschidere reversibila in stanga sau dreapta;
  • Protuberanta de 125 mm;

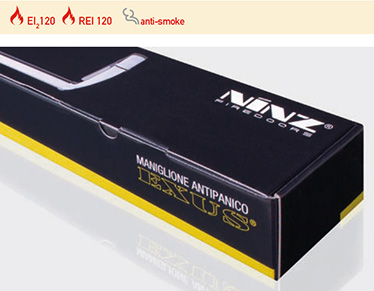

  • Propusa in KIT complet in cutie neagra sau galbena;
  • Eticheta de identificare a caracteristicilor produsului;
  • Gama variata de optiuni: bare colorate, manere din otel inoxidabil sau colorate, zavoare conectate la dispozitive de control al accesului, cilindri codati sau sistem de chei master .

Protuberanta de 125 mm dimensiuni bara antipanica EXUS bare si manere lustruite din otel inoxidabil, manere din aluminiu cromat si manere din aluminiu anodizat, sau clasica combinatie de manere din nylon cu bara din aluminiu anodizat;


KIT complet in cutie neagra sau galbena bare antipanica EXUS EXUS® este marca inregistrata a Ninz S.p.A.

Compatibile pentru usi clasificate pentru: bare antipanica EXUS KIT complet in cutie neagra sau galbena

CERTIFICATE

Compatibile cu usile cu un canat, iar pentru usile cu canat pasiv sau canat dublu cu dimensiuni de pana la 1350 x 2880 mm/canat cu o greutate maxima de 300 kg/canat.

Clasa DISPOZITIV ANTIPANICA EXUS
Producator Ninz S.p.A. Corso Trento, 2/A I-38061 ALA (TN)/ITALIA
Anul aplicarii marcii inregistrate 08
N° si anul reglementarii EN 1125:2008
Autorizatie 0425
N° certificatului CE 1228-CPD-2007
Clasificare

3   7   7   B   1   3   2   1   A   A

1° 2° 3° 4°   5° 6° 7° 8° 9° 10°

1° Categoria de intrebuintare: frecventa ridicata 2° Durabilitate: 200,000 cycles 3° Greutatea usii: over 200 kg 4° Utilizare pentru usi antifoc/fum 5° Siguranta: folosite la rutele de evacuare 6° Rezistenta anticoroziva 96 h 7° Protectia materialelor 1000 N 8° Proeminenta barei: pana la 150 mm 9° Mod de activare: impingerea barei 10° Pentru usile cu canat dublu sau simplu.


certificat dispozitiv EXUS bare antipanica Clasa DISPOZITIV ANTIPANICA EXUS Producator Ninz S.p.A. Corso Trento, 2/A I-38061 ALA (TN)/ITALIA
Anul aplicarii marcii inregistrate 08 N° si anul reglementarii  EN 1125:2008
Autorizatie 0425 N° certificatului CE  1228-CPD-2007 Clasificare 3   7   7   B   1   3   2   1   A   A

KIT EXUS® LP DIN NYLON NEGRU

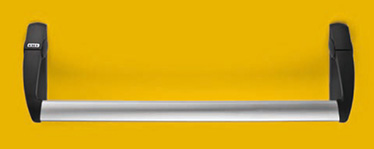

KIT EXUS® din nylon negru bare antipanica 1 dispozitiv antipanica cu zavor pentru orificii de 65 mm, 1 insertie pentru piesa de inchdiere a zavorului, 2 mecanisme de control, 2 capace din nylon, 2 manere din nylon, 1 bara din aluminiu anodizat, 1 mecanism de control extern din nylon, 1 semicilindru cu 3 chei, 1 cilindru dublu cu 3 chei, (varianta DC), 1 sablon de montaj, 1 pictograma adeziva (sageata verde), 1 manual de intretinere / instalare


MODELE DISPONIBILE

KIT pentru usile cu un canat sau pentru canatul activ al usilor cu canat dublu. Continutul KIT-ului : 1 dispozitiv antipanica cu zavor pentru orificii de 65 mm, 1 insertie pentru piesa de inchdiere a zavorului, 2 mecanisme de control, 2 capace din nylon, 2 manere din nylon, 1 bara din aluminiu anodizat, 1 mecanism de control extern din nylon, 1 semicilindru cu 3 chei, 1 cilindru dublu cu 3 chei, (varianta DC), 1 sablon de montaj, 1 pictograma adeziva (sageata verde), 1 manual de intretinere / instalare

Descriere Dispozitivul antipanica EXUS LP consta intr-o bara orizontala din aluminiu anodizat ce actioneaza manetele atasate mecanismului de control pentru a actiona ulterior zavorul.

  • Deschidere reversibila pe partea dreapta sau stanga;
  • Aplicabil pe usile cu una sau doua canate;
  • Compatibil cu usile PROGET/UNIVER/REVER si alte tipuri de usi antipanica;
  • Bara orizontala este confectionata din aluminiu extrudat anodizat cu o sectiune de imbinare eliptica de 40 x 20 mm si o lungime de 1150 mm;
  • Manerele au in componenta un miez din otel galvanizat si sunt acoperite cu nylon negru;
  • Cele doua mecanisme de control sunt facute din otel galvanizat acoperite cu nylon negru, din care unul are aplicata eticheta de IESIRE ca si punct de reper;
  • Sistemul zavorului antipanica/antifoc este compatibil doar pentru cilindri profil Euro;
  • Controlul extern si placile de montaj sunt facute din nylon negru si placa interna este din otel galvanizat.

Articol nr. KIT bara Grosime canat
4204301.001 EX LP BM* 60 mm
4204301.002 EX LP BSP 60 mm
4204301.003 EX LP BS 60 mm
4204301.004 EX LP BMC 60 mm
4204301.005 EX LP BC 60 mm
4204301.006 EX LP DC BM* 60 mm
4204301.007 EX LP DC BM* 50 mm
4204301.008 EX LP DC BM* 40 mm
4204301.009 EX LP DC BSP 60 mm
4204301.010 EX LP DC BSP 50 mm
4204301.011 EX LP DC BSP 40 mm
4204301.012 EX LP DC BS 60 mm
4204301.013 EX LP DC BS 50 mm
4204301.014 EX LP DC BS 40 mm

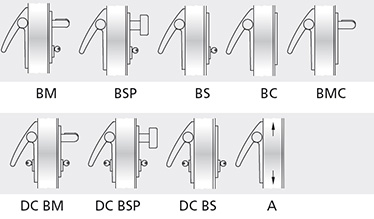

Modele DC cu cilindru dublu * modele ce pot fi combinate cu mecanism de zavor MAC® 1

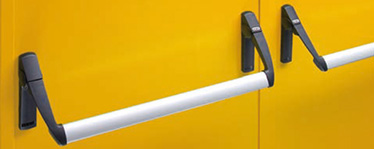

 KIT de usa cu canat dublu pentru canatul pasiv. Compatibil pentru usile antifoc multifunctionale PROGET/UNIVER/REVER. Continut KIT: 1 broasca antipanica de siguranta cu orificiu de 80 mm, 2 mecanisme de control, 2 capace din nylon negru, 2 manere din nylon negru, 1 bara aluminiu anodizat, 1 zavor cu bolt superior, 1 piesa de inchidere, 1 brat de legatura (cu exceptia usilor multifunctionale REVER si UNIVER), 1 sablon de montaj, 1 pictograma adeziva (sageata verde), 1 manual de instructiuni de montaj/intretinere


KIT de usa cu canat dublu pentru canatul pasiv. Compatibil pentru usile antifoc multifunctionale PROGET/UNIVER/REVER. Continut KIT: 1 broasca antipanica de siguranta cu orificiu de 80 mm, 2 mecanisme de control, 2 capace din nylon negru, 2 manere din nylon negru, 1 bara aluminiu anodizat, 1 zavor cu bolt superior, 1 piesa de inchidere, 1 brat de legatura (cu exceptia usilor multifunctionale REVER si UNIVER), 1 sablon de montaj, 1 pictograma adeziva (sageata verde), 1 manual de instructiuni de montaj/intretinere

Variatii optionale Bara din aluminiu vopsita in culori din paletarul RAL Controale externe BM si BSP din otel inoxidabil lustruit Controale externe BM si BSP vopsite in culori din paletarul RAL Sistem MAC® 1 cu zavor cu functie de control al accesului Cilindri codati sau sistem de chei master Microswitch si cablu de semnalizare a deschiderii usii

Variatii optionale

  • Bara din aluminiu vopsita in culori din paletarul RAL
  • Controale externe BM si BSP din otel inoxidabil lustruit
  • Controale externe BM si BSP vopsite in culori din paletarul RAL
  • Sistem MAC® 1 cu zavor cu functie de control al accesului
  • Cilindri codati sau sistem de chei master
  • Microswitch si cablu de semnalizare a deschiderii usii

Nr. articol KIT bara Usa
4204301.001 EX LP A antifoc si multifunctionala PROGET**
4204301.002 EX LP A UNIVER fire
4204302.003 EX LP A multifunctionala REVER si UNIVER

**produsa dupa 01.01.2005

KIT pentru canatul pasiv al usilor cu canate duble. Potrivit si altor tipuri de usi multifunctionale Continut KIT:1 broasca antipanica de siguranta cu gaura de cilindru de 80 mm, 2 mecanisme de control, 2 capace din nylon negru, 2 manere din nylon negru, 1 bara din aluminiu anodon, 1 zavor cu bolt superior, 1 piesa de inchidere, 1 suport unghiular din fier, 1 tija superioara ajustabila, 1 tija inferioara, 1 piesa de inchidere, 1 ghidaj pentru bratul de legatura, 1 sablon de montaj, 1 pictograma adeziva (sageata verde) si 1 manual de instalare/intretinere

Nr.articol KIT bara Usa
4204305.001 EX LP A Alte tipuri de usi multifunctionale

KIT EXUS® LA DIN ALUMINIU

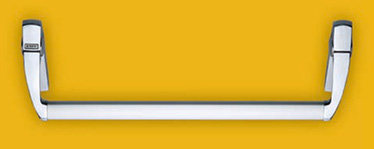

kit EXUS® LA din aluminiu KIT pentru usile cu un canat sau pentru canatul activ al usilor cu doua canate Continut KIT: 1 broasca antipanica pentru orificiile de 65 mm hole, 1 insertie pentru sistemul de prindere al zavorului, 2 mecanisme de control, 2 capace din aluminiu cromat, 2 manere din aluminiu cromat, 1 bara din aluminiu anodizat, 1 control extern din otel inoxidabil sau aluminiu, semicilindru cu 3 chei, 1 sablon de montaj, 1 cilindru dublu cu 3 chei (varianta DC), 1 pictograma adeziva (sageata verde), 1 manual de instalare/intretinere.


MODELE DISPONIBILE

KIT pentru usile cu un canat sau pentru canatul activ al usilor cu doua canate Continut KIT: 1 broasca antipanica pentru orificiile de 65 mm hole, 1 insertie pentru sistemul de prindere al zavorului, 2 mecanisme de control, 2 capace din aluminiu cromat, 2 manere din aluminiu cromat, 1 bara din aluminiu anodizat, 1 control extern din otel inoxidabil sau aluminiu, semicilindru cu 3 chei, 1 sablon de montaj, 1 cilindru dublu cu 3 chei (varianta DC), 1 pictograma adeziva (sageata verde), 1 manual de instalare/intretinere.

Descriere Dispozitivul antipanica EXUS LA consta intr-o bara orizontala din aluminiu orizontal ce antreneaza manerele atasate mecanismului de control ce activeaza zavorul.

  • Deschidere reversibila stanga – dreapta;
  • Aplicabil usilor cu una sau doua canate;
  • Compatibile cu usile PROGET/UNIVER/REVER si alte usi antipanica;
  • Bara orizontala este confectionata din aluminiu extrudat anodizat cu o sectiune de imbinare eliptica de 40 x 20 mm si o lungime de 1150 mm;
  • Cele doua brate ale manerului sunt confectionate dintr-un aliaj din aluminiu cu finisaj cromat lustruit.;
  • Cele doua mecanisme de control sunt din otel galvanizat acoperite cu un aliaj din aluminiu, cromate din care unul din mecanisme are aplicate semnul de „IESIRE”, ca indicatie pentru pozitia incuietorii;
  • Broasca antipanica/antifoc se foloseste cu cilindrii profil Euro;
  • Controalele externe constau intr-un maner tip „U” / tip buton din otel inoxidabil AISI 304 si o placa de montaj din aliaj din aluminiu cromat;
  • Bratele manerului, capacele si sildul sunt cromate trivalent in conformitate cu regulatiile ROSH.

Nr.articol. KIT bara Grosime canat
4204301.015 EX LA BM* 60 mm
4204301.016 EX LA BSP 60 mm
4204301.017 EX LA DC BM* 60 mm
4204301.018 EX LA DC BM* 50 mm
4204301.019 EX LA DC BM* 40 mm
4204301.020 EX LA DC BSP 60 mm
4204301.021 EX LA DC BSP 50 mm
4204301.022 EX LA DC BSP 40 mm

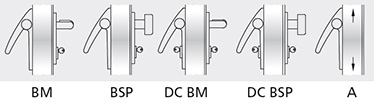

Modele – DC cu cilindru dublu * modele compatibile cu mecanismul MAC® 1

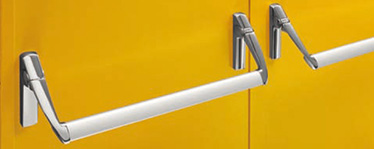

KIT pentru canatul pasiv al usilor cu doua canate. Compatibile cu usile antifoc si multifunctionale PROGET/UNIVER/REVER. KIT-ul contine: 1 broasca antipanica de siguranta pentru gauri de cilindru de 80 mm, 2 mecanisme de control, capace din nylon negru, 2 brate de maner din nylon, 1 bara din aluminiu anodizat, 1 zavor superior, 1 piesa de inchidere, 1 brat de legatura (cu exceptia usilor REVER si UNIVER MULTI-PURPOSE), 1 sablon de montaj, 1 pictograma adeziva (sageata verde), 1 ghid de instalare/intretinere manual

KIT pentru canatul pasiv al usilor cu doua canate. Compatibile cu usile antifoc si multifunctionale PROGET/UNIVER/REVER. KIT-ul contine: 1 broasca antipanica de siguranta pentru gauri de cilindru de 80 mm, 2 mecanisme de control, capace din nylon negru, 2 brate de maner din nylon, 1 bara din aluminiu anodizat, 1 zavor superior, 1 piesa de inchidere, 1 brat de legatura (cu exceptia usilor REVER si UNIVER MULTI-PURPOSE), 1 sablon de montaj, 1 pictograma adeziva (sageata verde), 1 ghid de instalare/intretinere manual

Variatii optionale Bara din aluminiu vopsita cu culori din gama RAL Mecanism MAC® 1 antipanica cu functie de control al accesului Cilindri codati sau sistem de chei master Microswitch si cablu de semnalizare de deschidere a usii

Variatii optionale

  • Bara din aluminiu vopsita cu culori din gama RAL
  • Mecanism MAC® 1 antipanica cu functie de control al accesului
  • Cilindri codati sau sistem de chei master
  • Microswitch si cablu de semnalizare de deschidere a usii

Nr. articol KIT bara Usa
4204302.004 EX LA A PROGET** antifoc si multifunctionala
4204301.005 EX LA A antifoc UNIVER
4204302.006 EX LA A multifunctionala REVER si UNIVER

**produsa dupa 01.01.2005

KIT pentru canatul pasiv al usilor duble. Compatibil si cu alte usi multifunctionale Continut KIT: 1 broasca antipanica de siguranta pentru gauri de cilindru de 80 mm, 2 mecanisme de control, 2 capace din aluminiu cromat, 2 brate de maner din aluminiu cromat, 1 bara aluminiu anodizat, 1 zavor cu bolt superior, 1 sistem de prindere superior, 1 ghidaj de brat de legatura, 1 sablon de montaj, 1 pictograma adeziva (sageata verde), 1 manual de instalare/intretinere.

Nr. articol KIT bara Usa
4204305.002 EX LA A Alte tipuri de usi multifunctionale

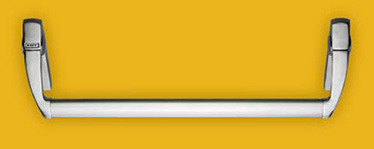

KIT EXUS® LX DIN OTEL INOXIDABIL

kit EXUS® LX din inox bare antipanica KIT pentru usile cu un canat sau pentru canatul activ al usilor duble Dispozitivul de iesire antipanica EXUS LX este confectionat integral din otel inoxidabil si consta intr-o bara orizontala ce actioneaza bratele manerului atasate la mecanismul de control pentru a activa incuietoarea.

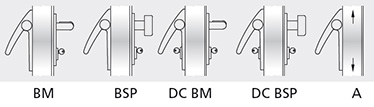

MODELE DISPONIBILE

KIT pentru usile cu un canat sau pentru canatul activ al usilor duble Continut KIT: 1 broasca antipanica reversibila pentru gaurile de cilindru de 65 mm, 1 insertie pentru sistemul de prindere al zavorului, 2 mecanisme de control din otel inoxidabil, 2 capace din otel inoxidabil, 2 manere din otel inoxidabil, 1 bara din otel inoxidabil, 1 control extern din otel inoxidabil, 1 semicilindru cu 3 chei, 1 cilindru dublu cu 3 chei (varianta DC), 1 sablon de montaj, 1 pictograma adeziva (sageata verde), 1 manual de instalare/intretinere.

Descriere Dispozitivul de iesire antipanica EXUS LX este confectionat integral din otel inoxidabil si consta intr-o bara orizontala ce actioneaza bratele manerului atasate la mecanismul de control pentru a activa incuietoarea.

  • Maximum de rezistenta anticoroziva si robustete considerabila a intregului sistem;
  • Nota estetica;
  • Deschidere reversibila stanga – dreapta;
  • Aplicabil pe usile cu una sau doua canate;
  • Compatibil cu usile PROGET/UNIVER/REVER si alte tipuri de usi antipanica;
  • Bara orizontala este confectionata din otel inoxidabil AISI 304 cu o sectiune de imbinare eliptica de 40 x 20 si o lungime de 1150 mm;
  • Cele doua brate de maner sunt din otel inoxidabil AISI 304 si lustruite;
  • Mecanismele de control sunt confectionate otel inoxidabil AISI 304;
  • Capacele si diblurile sunt otel inoxidabil AISI 304 lustruit, unul din capace are aplicat semnul „IESIRE” pentru a indica pozitionarea mecanismului zavorului;
  • Broasca antipanica/antifoc este conceputa pentru cilindri profil Euro;
  • Controalele externe si placile de montaj asociate sunt confectionate din otel inoxidabil AISI 304 lustruite, iar placa interna din otel galvanizat.

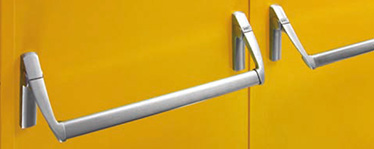

KIT pentru canatul pasiv al usilor cu doua canate. Disponibil si pentru alte usi multifunctionale. KIT-ul contine:1 broasca antipanica cu gaura de cilindru de 80 mm, 2 mecanisme de control din inxo, 2 capace din inox, 2 brate de maner din inox, 1 bara din inox, 1 zavor cu bolt, 1 sistem de prindere superior, 1 suport unghiular, 1 tija superioara ajustabila, 1 tija inferioara

variatii optionale Mecanism MAC® 1 cu control de acces Cilindri codati sau sistem chei master Microswitch si cablu de semnalizare a deschiderii usii

Variatii optionale

  • Mecanism MAC® 1 cu control de acces
  • Cilindri codati sau sistem chei master
  • Microswitch si cablu de semnalizare a deschiderii usii

Nr. articol KIT bara Grosime canat
4204301.023 EX LX BM* 60 mm
4204301.024 EX LX BSP 60 mm
4204301.025 EX LX DC BM* 60 mm
4204301.026 EX LX DC BM* 50 mm
4204301.027 EX LX DC BM* 40 mm
4204301.028 EX LX DC BSP 60 mm
4204301.029 EX LX DC BSP 50 mm
4204301.030 EX LX DC BSP 40 mm

DC – Modele cu cilindru dublu * modele compatibile cu mecanismul de inchidere MAC® 1

KIT pentru canatul pasiv al usilor cu doua canate. Disponibil pentru usile antifoc si multifunctionale PROGET/UNIVER/REVER KIT-ul contine: 1 broasca antipanica cu gaura de cilindru de 80 mm, 2 mecanisme de control din inox, 2 capace din inox, 2 brate de maner din inox, 1 bara din inox, 1 zavor cu bolt, 1 piesa de inchidere de paviment, 1 ghidaj de brat de legatura (cu exceptia usilor multifunctionale REVER si UNIVER), 1 sablon de montaj, 1 pictograma adeziva (sageata verde), 1 manual de instalare/intretinere.

Nr. articol KIT bara Usa
4204302.007 EX LX A PROGET** antifoc si multifunctionala
4204301.008 EX LX A UNIVER antifoc
4204302.009 EX LX A REVER si UNIVER multifunctionala

**produs dupa 01.01.2005

KIT pentru canatul pasiv al usilor cu doua canate. Disponibil si pentru alte usi multifunctionale. KIT-ul contine:1 broasca antipanica cu gaura de cilindru de 80 mm, 2 mecanisme de control din inxo, 2 capace din inox, 2 brate de maner din inox, 1 bara din inox, 1 zavor cu bolt, 1 sistem de prindere superior, 1 suport unghiular, 1 tija superioara ajustabila, 1 tija inferioara, 1 piesa de inchidere de paviment, 1 ghidaj de brat de legatura, 1 sablon de montaj, 1 pictograma adeziva (sageata verde), 1 manual de instalare/intretinere.

Nr. articol KIT bara Usa
4204305.003 EX LX A Alte usi multifunctionale

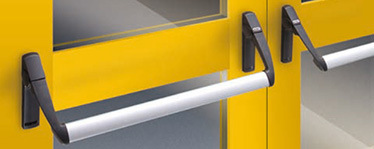

KIT EXUS® LP IN NYLON NEGRU

Dispozitivul antipanica EXUS LP din nylon consta intr-o bara orizontala care actioneaza asupra bratelor de maner atasate mecanismului de control pentru a activa incuietoarea Bara orizontala este confectionata din aluminiu extrudar anodizat cu o sectiune de imbinare eliptica de 40 x 20 mm si o lungime de 1150 mm Bratele manerului sunt din nylon negru cu miez din otel galvanizat cele doua mecanisme de control sunt confectionate din otel galvanizat cu capace din otel galvanizat, din care unul este marcat cu semnul “IESIRE” pentru a indica pozitia incuietorii Broasca antipanica/antifoc este disponibila si la usile vitrate, doar cu cilindri profil Euro Controalele externe sunt acoperite cu o pelicula de rasina neagra.

Descriere Dispozitivul antipanica EXUS LP consta intr-o bara orizontala care actioneaza asupra bratelor de maner atasate mecanismului de control pentru a activa incuietoarea.

  • Deschidere reversibila stanga – dreapta;
  • Aplicabil usilor vitrate cu una sau doua canate;;
  • Bara orizontala este confectionata din aluminiu extrudar anodizat cu o sectiune de imbinare eliptica de 40 x 20 mm si o lungime de 1150 mm;
  • Bratele manerului sunt din nylon negru cu miez din otel galvanizat;
  • Cele doua mecanisme de control sunt confectionate din otel galvanizat cu capace din otel galvanizat, din care unul este marcat cu semnul „IESIRE” pentru a indica pozitia incuietorii;
  • Broasca antipanica/antifoc este disponibila si la usile vitrate, doar cu cilindri profil Euro;
  • Controalele externe sunt acoperite cu o pelicula de rasina neagra.

KIT EXUS ® LA DIN ALUMINIU

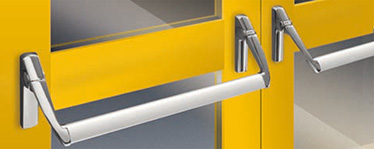

dispozitivul antipanica EXUS LA din aluminiu consta intr-o bara orizontala ce actioneaza bratele manerului atasate la mecanismul de control ce activeaza incuietoarea Bara orizontala confectionata din aluminiu extrudat anodizat cu o sectiune de imbinare eliptica 40 x 20 mm si o lungime de 1150 mm Bratele de maner sunt dintr-un aliaj de aluminiu cromate si lucioase;
Cele doua mecanisme de control sunt din otel galvanizat cu capace din aliaj de aluminiu si finisaj cromat lucios, din care unul din mecanisme are marcat semnul “IESIRE” pentru a indica pozitia incuietorii Broasca antipanica/antifoc este disponibila pentru usile vitrate si foloseste cilindri profil Euro Controalele externe sunt din inox lucios bratele si capacele sunt cromate trivalent in conformitate cu directivele ROSH.

Descriere Dispozitivul antipanica EXUS LA consta intr-o bara orizontala ce actioneaza bratele manerului atasate la mecanismul de control ce activeaza incuietoarea.

  • Deschidere reversibila stanga – dreapta;
  • Aplicabil usilor vitrate cu una sau doua canate;
  • Bara orizontala confectionata din aluminiu extrudat anodizat cu o sectiune de imbinare eliptica 40 x 20 mm si o lungime de 1150 mm;
  • Bratele de maner sunt dintr-un aliaj de aluminiu cromate si lucioase;
  • Cele doua mecanisme de control sunt din otel galvanizat cu capace din aliaj de aluminiu si finisaj cromat lucios, din care unul din mecanisme are marcat semnul „IESIRE” pentru a indica pozitia incuietorii;
  • Broasca antipanica/antifoc este disponibila pentru usile vitrate si foloseste cilindri profil Euro;
  • Controalele externe sunt din inox lucios;
  • Bratele si capacele sunt cromate trivalent in conformitate cu directivele ROSH.

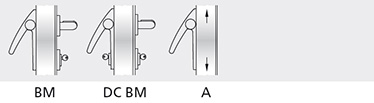

MODELE DISPONIBILE

Kit pentru usile cu un canat sau pentru canatul activ al usilor duble KIT-ul contine: 1 broasca antipanica cu gaura de cilindru de 40 mm, 1 placa pentru sistemul de prindere a zavorului, 2 mecanisme de control, 2 capace din nylon, 2 manere din nylon, 1 bara aluminiu anodizat, 1 control extern cu rozeta, 1 pictograma adeziva (sageata verde), 1 manual de instalare/intretinere.

Nr. articol KIT bara Grosime pana la
4204306.001 EX LP BM V 70 mm
4204306.002 EX LP DC BM V 70 mm

DC – Modele cu cilindru dublu (cilindru neinclus in pachet), mecanisme din inox AISI 304.

KIT pentru canatul pasiv al usilor duble KIT-ul contine:1 broasca antipanica cu gaura de cilindru de 30 mm, 2 mecanisme de control, 2 capace din nylon, 2 brate de maner din nylon, 1 bara aluminiu anodizat, 1 zavor cu bolt, 1 sistem de prindere superior, 1 tija superioara ajustabila, 1 tija inferioara, 1 piesa de inchidere de paviment, 1 pictograma adeziva (sageata verde), 1 manual de instalare/intretinere.

Nr. articol KIT bara Grosime pana la
4204306.003 EX LP A V 70 mm

MODELE DISPONIBILE

Kit pentru usile cu un canat sau canatul activ al usilor duble KIT-ul contine: 1 broasca antipanica cu gaura de cilindru de 40 mm, 1 placa pentru sistemul de prindere a zavorului, 2 mecanisme de control, 2 capace cromate si lustruite, 2 manere din aluminiu cromat lucios, 1 bara din aluminiu anodizat, 1 control extern cu rozeta din inox, 1 pictograma adeziva (sageata verde), 1 manual de instalare/intretinere.

Nr. articol KIT bara Grosime pana la
4204306.004 EX LA BM V 70 mm
4204306.005 EX LA DC BM V 70 mm

DC – Modele pentru cilindru dublu (cilindrul neinclus in pachet), mecanisme din inox AISI 304

KIT-ul pentru canatul pasiv al usilor duble KIT-ul contine:1 broasca antipanica de siguranta cu gaura de cilindru de 30 mm, 2 mecanisme control, 2 capace din aluminiu cromat lucios, 2 brate de maner din aluminiu cromat lucios, 1 bara din aluminiu anodizat, 1 zavor cu bolt, 1 sistem de prindere superior, 1 tija ajustabila superioara, 1 tija inferioara, 1 piesa de inchidere de paviment, 1 pictograma adeziva (sageata verde), 1 manual de instalare/intretinere.

Nr. articol KIT bara Grosime pana la
4204306.006 EX LA A V 70 mm

KIT EXUS® LX DIN OTEL INOXIDABIL

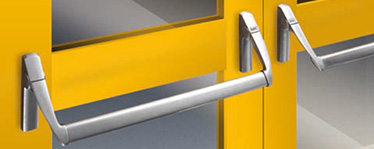

kit EXUS® LX din inox Dispozitivul antipanica EXUS LX este confectionat in intregime din inox si consta intr-o bara orizontala ce actioneaza bratele de maner atasate mecanismului de control pentru a activa incuietoarea Bara orizontala este din inox lucios AISI 304 cu o sectiune de imbinare eliptica de 40 x 20 mm si o lungime de 1150 mm Bratele de maner sunt din otel inoxidabil AISI 304 Cele 2 capace si diblurile sunt din inox AISI 304, iar unul din capace are aplicat marcajul “IESIRE” pentru a indica pozitia incuietorii

Descriere Dispozitivul antipanica EXUS LX este confectionat in intregime din inox si consta intr-o bara orizontala ce actioneaza bratele de maner atasate mecanismului de control pentru a activa incuietoarea.

  • Maxim de rezistenta anticoroziva si robustete considerabila a intregului sistem;
  • Nota estetica;
  • Deschidere reversibila standa – dreapta;
  • Aplicabil usilor vitrate cu unul sau doua canate;
  • Bara orizontala este din inox lucios AISI 304 cu o sectiune de imbinare eliptica de 40 x 20 mm si o lungime de 1150 mm;
  • Bratele de maner sunt din otel inoxidabil AISI 304;
  • Cele 2 capace si diblurile sunt din inox AISI 304, iar unul din capace are aplicat marcajul „IESIRE” pentru a indica pozitia incuietorii;
  • Broasca antipanica/antifoc este disponibila usilor vitrate si foloseste cilindri profil Euro;
  • Controalele externe sunt confectionate din inox lucios.

MODELE DISPONIBILE

KIT pentru usile cu un canat sau pentru canatul activ al usilor duble. KIT-ul contine: 1 broasca reversibila cu gaura de cilindru de 40 mm, 1 placa pentru sistemul de prindere al zavorului, 2 mecanisme de control din inox, 2 capace din inox, 2 brate de maner din inox, 1 bara din inox, 1 control extern din inox cu rozeta, 1 pictograma adeziva (sageata verde), 1 manual de instalare/intretinere.

Nr. articol KIT bara Grosime canat
4204306.007 EX LX BM V 70 mm
4204306.008 EX LX DC BM V 70 mm

DC – Modele cu cilindru dublu (cilindru neinclus in pachet)

KIT pentru canatul pasiv al usilor duble KIT-ul contine: 1 broasca antipanica cu gaura de cilindru de 30 mm, 2 mecanisme de control din inox, 2 capace din inox, 2 brate de maner din inox, 1 bara din inox, 1 zavor cu bolt, 1 sistem de prindere superior, 1 tija ajustabila superioara, 1 tija inferioara, 1 piesa de inchidere de paviment, 1 pictograma adeziva (sageata verde), 1 manual de instalare/intretinere.

Nr. articol KIT bara Grosime canat
4204306.009 EX LX A V 70 mm

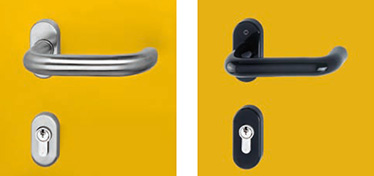

CONTROALE EXTERNE PENTRU USILE VITRATE

controale externe 4211104.002 Maner din inox cu rozeta, lucios, standard pentru KIT EXUS LA si LX 4211104.001 Maner cu rozeta, aplicat cu o pelicula de rasina neagra lucioasa, din seriile standard EXUS LP

Nr. articol Descriere
4211104.002 Maner din inox cu rozeta, lucios, standard pentru KIT EXUS LA si LX
4211104.001 Maner cu rozeta, aplicat cu o pelicula de rasina neagra lucioasa, din seriile standard EXUS LP

variatii optionale Microswitch si cablu de semnalizare a deschiderii usii
Versiunile LP si LA pot avea bara orizontala cu nuante din gama RAL Modelul LP poate avea maner din inox

Variatii optionale

  • Microswitch si cablu de semnalizare a deschiderii usii
  • Versiunile LP si LA pot avea bara orizontala cu nuante din gama RAL
  • Modelul LP poate avea maner din inox

NOTA Este obligatorie montarea bratului de legatura pe canatele pasive pentru a asigura o buna functionare a sistemului de inchidere si daca este necesar, pentru a preveni blocarea canatelor la deschiderea simultana.
