AMORTIZOR DE USA

Amortizorul de usa regleaza inchiderea usii astfel canatul revine in pozitia de inchis dupa ce este eliberat.

Reglarea este influentata de forta de inchidere, viteza si impactul final. Desi usile Univer si Proget sunt echipate cu balamale cu arc pentru inchidere, instalarea de amortizoare este recomandata pentru usile grele/late si in cazul canatelor prevazute cu fereastra. Amortizorul de usa este produs sub directiva EU 89/106/CEE, ce inseamna ca este marcat CE

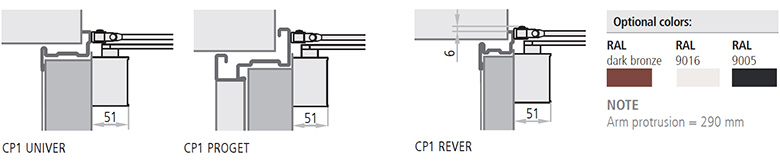

Amortizor CP1 cu brat tip foarfeca

Marcaj CE in conformitate cu EN 1154. Usile Rever, Univer si Proget sunt disponibile la cerere cu amortizor CP1 cu brat tip foarfeca argintiu. Amortizorul CP1 poate fi folosit la usile antifoc si trecut in categoria deschiderilor de 180°, cu o forta de inchidere variind de la 3 la 4. Usile Proget comandate cu amortizor CP1 sunt furnizate prevazute cu gauri de instalare pe canat si pe toc. Usiles tandard Rever, Univer si Proget sunt ranforsate intern pentru aplicarea amortizorului CP1.


Amortizor CP1 cu brat tip foarfeca

Amortizorul CP1 poate fi folosit la usile antifoc si trecut in categoria deschiderilor de 180°, cu o forta de inchidere variind de la 3 la 4. Usile Proget comandate cu amortizor CP1 sunt furnizate prevazute cu gauri de instalare pe canat si pe toc. Usiles tandard Rever, Univer si Proget sunt ranforsate intern pentru aplicarea amortizorului CP1.

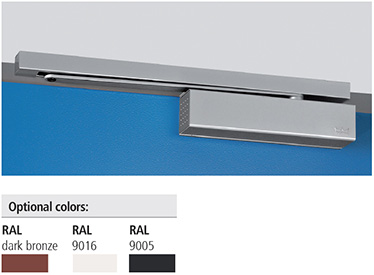

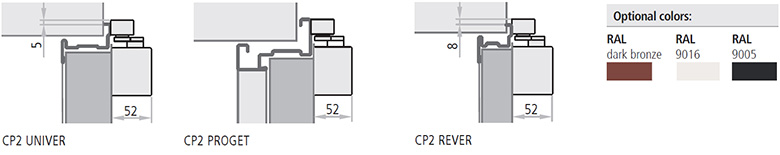

Amortizor CP2 cu sina de ghidaj

Marcaj CE in conformitate cu EN 1154. La cerere usile Rever, Univer si Proget sunt disponibile cu amortizor CP2 cu sina de ghidaj. Spre deosebire de modelul CP1, avantajul acestui sistem este lipsa bratului tip foarfeca. Amortizorul CP2 este util la usile antifoc si clasificat cu unghi de deschidere de 180° cu forta de inchidere de nivel 4. Usile Proget comandate cu amortizorul CP2 sunt prevazute cu gauri de instalare pe canat si in toc. Usile standard Rever, Univer si Proget includ ranforsari intern pentru aplicatiile CP2.


Amortizorul CP2 este util la usile antifoc si clasificat cu unghi de deschidere de 180° cu forta de inchidere de nivel 4

Amortizorul CP2 este util la usile antifoc si clasificat cu unghi de deschidere de 180° cu forta de inchidere de nivel 4. Usile Proget comandate cu amortizorul CP2 sunt prevazute cu gauri de instalare pe canat si in toc. Usile standard Rever, Univer si Proget includ ranforsari intern pentru aplicatiile CP2.

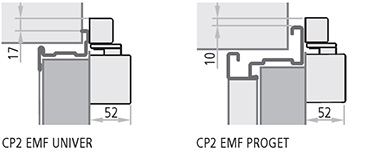

Amortizor CP2-EMF cu sina de ghidaj si sistem de prindere electromecanic

Marcaj CE in conformitate cu EN 1154 si EN 1155. Modelul CP2–EMF difera de CP2 prin sistemul electromecanic de prindere ce permite canatului sa fie blocat la un unghi de la 80° la 120°. In timpul alarmelor sau penelor de curent, dispozitivul este deblocat si usa este inchisa de amortizor. Amortizorul CP2-EMF poate fi folosit la usile antifoc avand un unghi maxim de deschidere de 120°, cu o forta de inchidere de nivel 4. Usile Proget comandate cu amortizor CP2-EMF sunt prevazute cu gauri de instalare aplicate in canat si in toc. Usile standard Univer includ ranforsari intern pentru aplicatia CP2-EMF.

Usile Proget comandate cu amortizor CP2-EMF sunt prevazute cu gauri de instalare aplicate in canat si in toc. Usile standard Univer includ ranforsari intern pentru aplicatia CP2-EMF.


Modelul CP2–EMF difera de CP2 prin sistemul electromecanic de prindere ce permite canatului sa fie blocat la un unghi de la 80° la 120°. In timpul alarmelor sau penelor de curent, dispozitivul este deblocat si usa este inchisa de amortizor. Amortizorul CP2-EMF poate fi folosit la usile antifoc avand un unghi maxim de deschidere de 120°, cu o forta de inchidere de nivel 4..

unghi de deschidere maxim in absenta obstacolelor
Model usa cu un canat canatul activ canatul secundar sursa de alimentare absorbtie certificare EC standard
CP1 180° 180° 180° 0432-BPR-0054 EN 1154
CP2 180° 180° 180° 0432-BPR-0051 EN 1154
CP2 EMF 120° 120° 120° 24 Vcc 58,3 mA 0432-BPR-0051
0432-BPR-0025
EN 1154
EN 1155

SELECTOR DE CANAT

Regulatoarele controleaza inchiderea usilor cu 2 canate astfel incat canatul secundar sa fie perfect imbinat cu canatul activ dupa inchidere. De aceea este obligatorie instalarea regulatoarelor de inchidere pe toate usile antifoc cu 2 canate.

Exista 2 sisteme de montaj in usa:

  • separat de sistemul de inchidere automata a balamalei cu arc sau de amortizorul de usa.
  • incorporat in amortizor Regulatoarele sunt produse sub directiva EU 89/106/CEE, ceea ce inseamna ca sunt marcate CE.

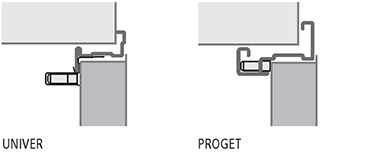

RC/STD Marcaj CE in conformitate cu EN 1158. Selectorul de canat RC/STD este diferit de amortizor si este un element standard al usilor antifoc cu doua canate, marca Univer si Proget. La usile Proget selectorul de canat este introdus in canelul superior orizontal al tocului, in timp ce la usile Univer este livrat separat cu ancore de fixare. In comparatie cu alte regulatoare separate de amortizor avantajul modelului RC/STD este mascarea acestuia cand usa este inchisa. Selectorul este utilizabil la usile antifoc si este clasificat cu forte de inchidere de la 3 la 5.

La usile Proget regulatorul de inchidere este introdus in canelul superior orizontal al tocului, in timp ce la usile Univer este livrat separat cu ancore de fixare. In comparatie cu alte regulatoare separate de amortizor avantajul modelului RC/STD este mascarea acestuia cand usa este inchisa. Regulatorul este utilizabil la usile antifoc si este clasificat cu forte de inchidere de la 3 la 5.


Regulatorul de inchidere RC/STD este diferit de amortizor si este un element standard al usilor antifoc cu doua canate, marca Univer si Proget.

Sistemul RC2 Marcaj CE in conformitate cu EN 1154 si EN 1158. La cerere, usile cu 2 canate Univer si Proget sunt disponibile cu selector de canat RC2 in loc de RC/STD. Selectorul RC2 este implementat in amortizor si consta in 2 modele CP2 cu forta EN 4 cu sina de ghidaj si selector integrat in sina superioara. Sistemul are integral culoarea argintie.

Sistemul RC2 detine urmatoarele avantaje:

  • nu prezinta protuberante ca la amortizorul de usa cu brat tip foarfeca
  • selectorul de canat este ascuns in ghidajul superior (chiar si cu usa deschisa)
  • inchidere controlata a ambelor canate

Selectorul RC2 este potrivit pentru usile antifoc si este clasificat cu forta EN4. Latimea minima a golului de trecere este de 1200 mm si minimul pentru canatul secundar de 370 mm. Usile Proget comandate cu sistem RC2 sunt prevazute cu gauri de instalare pentru 2 amortizoare CP2 pe canaturi si pe canelul de glisare in toc. Gaurile de instalare din usile Univer vor fi facute la locul de montaj pentru ancorare in ranforsarea interna a canatelor.


Regulatorul RC2 este implementat in amortizor si consta in 2 modele CP2 cu forta EN 4 cu sina de ghidaj si regulator integrat in sina superioara. Sistemul are integral culoarea argintie. Latimea minima a golului de trecere este de 1200 mm si minimul pentru canatul secundar de 370 mm. Usile Proget comandate cu sistem RC2 sunt prevazute cu gauri de instalare pentru 2 amortizoare CP2 pe canaturi si pe canelul de glisare in toc. Gaurile de instalare din usile Univer vor fi facute la locul de montaj pentru ancorare in ranforsarea interna a canatelor.

Sistem RC2–EMF1 Marcaj CE in conformitate cu EN 1154, EN 1158 si EN 1155. Sistemul RC2–EMF1 difera de RC2 prin dispozitivul de prindere electro-mecanic ce permite blocarea canatului la unghiuri de la 80° la 130°. Canatul activ este mentinut deschis cu ajutorul selectorului de canat. La declansarea alarmelor sau in timpul penelor de curent sistemul de prindere este deblocat si usa este inchisa de amortizor. Intreg sistemul este de culoare argintiu.

Sistemul RC2-EMF1 detine urmatoarele avantaje:

  • posibilitatea mentinerii canatelor deschise, in pozitia dorita
  • magneti ascunsi
  • fara proeminenta bratului de amortizor
  • selector mascat in sina de ghidaj superioara (chiar si in pozitie deschis)
  • inchidere controlata a ambelor canate

Sistemul RC2-EMF1 este utilizabil la usile antifoc si este clasificat cu forta de nivel EN4. Latimea minima a golului de trecere este de 1200 iar pentru canatul secundar este de 370 mm Usile Proget livrate cu RC2-EMF1 sunt prevazute cu gauri de instalare in canat si in toc. Usile Univer includ si ranforsari interne pentru aplicarea amortizoarelor pentru 2 canate.


Sistem RC2–EMF1 Sistemul RC2–EMF1 difera de RC2 prin dispozitivul de prindere electro-mecanic ce permite blocarea canatului la unghiuri de la 80° la 130°. Canatul activ este mentinut deschis cu ajutorul regulatorului de inchidere. La declansarea alarmelor sau in timpul penelor de curent sistemul de prindere este deblocat si usa este inchisa de amortizor. Intreg sistemul este de culoare argintiu.  magneti ascunsi fara proeminenta bratului de amortizor regulator mascat in sina de ghidaj superioara (chiar si in pozitie deschis) inchidere controlata a ambelor canate. Sistemul RC2-EMF1 este utilizabil la usile antifoc si este clasificat cu forta de nivel EN4. Latimea minima a golului de trecere este de 1200 iar pentru canatul secundar este de 370 mm Usile Proget livrate cu RC2-EMF1 sunt prevazute cu gauri de instalare in canat si in toc. Usile Univer includ si ranforsari interne pentru aplicarea amortizoarelor pentru 2 canate.

Unghiul maxim de deschidere in absenta obstacolelor
Model canat activ canat secundar sursa de alimentare absorbtie certificare EC standard
RC/STD 180° 180° 0425-ICIM-1153 EN 1154
RC2 180° 180° 0432-BPR-0051
0432-BPR-0026
EN 1154
EN 1158
RC2-EMF1 130° 130° 24 Vcc 58,3 mA 0432-BPR-0051
0432-BPR-0025
0432-BPR-0026
EN 1154
EN 1155
EN 1158
